“원형 웨이퍼→사각 패널 바꾸면 AI반도체 생산량 10배”

반도체 식각 장비 세계 1위 ‘램리서치’ PLP센터 르포

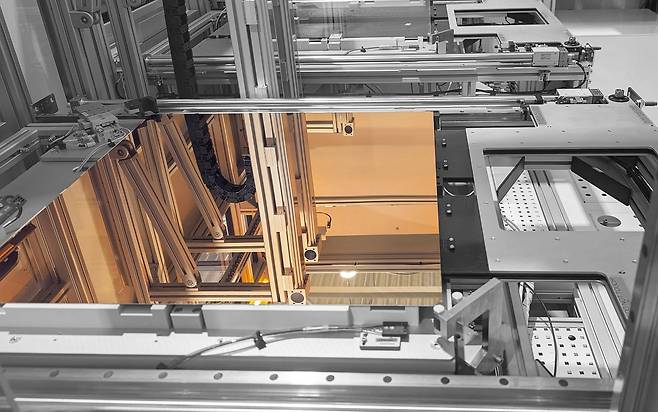

지난 20일(현지시간) 오스트리아 잘츠부르크에 램리서치가 PLP 센터(PLP CoE)를 개소했다. PLP는 원형 웨이퍼 대신 사각 패널에 패키징을 한다는 개념이다. 사진은 사각 패널 모습. 사진 램리서치

동그란 모양의 반죽에 사각형 틀로 쿠키를 찍어내면, 가장자리 부위의 반죽은 버려야 한다. 쿠키의 크기가 커질수록 버려지는 자투리 반죽도 는다. 애초에 사각형 반죽을 쓴다면? 낭비 없이 동일한 크기의 쿠키를 최대한 많이 만들 수 있지 않을까.

첨단 반도체 패키징 기술의 상황이 딱 이렇다. 현재는 원형 웨이퍼 위에 그래픽처리장치(GPU), 고대역폭메모리(HBM) 등을 올려놓고 하나로 합치는 패키징을 하는데, AI 칩이 복잡하고 다양해지면서 패키징 칩 크기가 점점 커지고 있다. 낭비되는 웨이퍼가 늘자 반도체 업계에선 사각형 패널 위에 패키징하는 ‘패널 레벨 패키징(PLP)’ 기술에 주목하고 있다.

미국 반도체 장비업체 램리서치가 PLP의 핵심 연구개발(R&D) 기지를 오스트리아 잘츠부르크에 열고 PLP 기술 상용화에 속도를 내고 있다. 지난 20일(현지시간) 찾은 이 센터에서 파티 만시 램리서치 시니어 디렉터는 직사각형 패널을 테스트 중인 PLP 장비를 가리키며 “전 세계로 출하하는 PLP 장비는 모두 여기서 생산된다”라고 말했다. 반도체 식각(蝕刻, etching) 장비 세계 1위인 램리서치는 지난 2022년 PLP 기술을 보유한 오스트리아 셈시스코를 인수하며 PLP 장비 시장에 진출했다.

아론 펠리스 램리서치 습식 장비 기술 시스템 부문 부사장이 한국 언록과 만나 인터뷰를 하고 있다. 사진 램리서치

지난 20일(현지시간) 찾은 이 센터에선 가로 길이 18m의 거대한 PLP 전용 설계 장비 ‘칼리스토’의 마지막 테스트가 진행되고 있었다. 거대한 장비 내부를 들여다보니, 직사각형 모양의 패널이 한 방향으로 움직이며 구리·니켈·주석으로 도금되는 과정이 진행 중이었다. 이날 생산시설의 설명을 맡은 파티 만시 램리서치 시니어 디렉터는 “전 세계로 출하하는 패널 장비를 이곳 잘츠부르크에서 조립·생산·테스트한다”라며 “이 장비도 곧 동아시아로 출하할 예정”이라고 말했다.

PLP 분야의 미래 성장성을 눈여겨본 램리서치는 PLP 기술을 보유한 오스트리아의 셈시스코를 2022년 인수했다. 인수후 램리서치는 셈시스코의 기존 생산 시설을 확대해 PLP 장비 R&D, 파일럿 생산, 테스트를 지원하는 거점으로 활용 중이다.

PLP 사업을 총괄하는 아론 펠리스 램리서치 부사장은 “AI 칩의 글로벌 수요는 엄청나지만 생산 능력은 충분치 않다”라며 “PLP가 그 답이 될 것”이라고 말했다. “현재 지름 300㎜의 원형 웨이퍼 1개로는 AI칩 8개를 패키징할 수 있지만, 같은 조건에서 가로세로 600㎜ 사각 패널을 쓰면 77개를 처리할 수 있다”고 설명했다. 생산 효율이 최대 10배 좋아진다는 의미다. 또 실리콘 기판에 비해 고열에 강하고 잘 휘지 않는 유리기판을 PLP에 적용할 경우 생산 효율이 더 높아질 거라는 기대도 있다.

다만, 패널 크기가 커져도 칩의 수율(양품 비율)을 유지할 수 있는지가 관건이다. 사각형 패널의 어느 부위에서 패키징을 하더라도 동일한 품질을 유지해야 PLP의 장점을 살릴 수 있기 때문이다. 램리서치는 그동안 웨이퍼 레벨 패키징(WLP)을 지원하며 쌓은 노하우를 PLP로 이식하겠다는 방침이다.

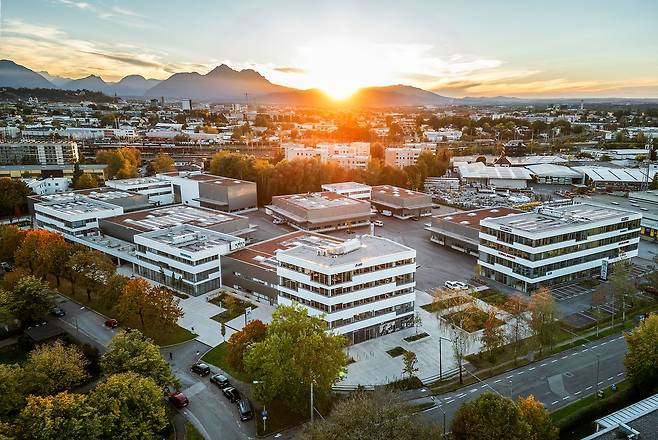

지난 20일(현지시간) 오스트리아 잘츠부르크에 램리서치가 PLP 센터(PLP CoE)를 개소했다. 사진은 PLP CoE 전경. 사진 램리서치

한국 반도체 업계도 일찍부터 PLP의 가능성에 주목했다. 삼성전기는 2016년 천안 생산라인에 PLP 기술을 적용하기 시작했고, 2019년 삼성전자가 차세대 반도체 패키징 경쟁력을 확보하는 차원에서 삼성전기의 PLP 사업을 양도받아 개발을 이어가고 있다. 반도체 업계 고위 관계자는 “PLP가 주류가 되려면 장비 뿐만 아니라 소재·부품 생태계도 함께 구축돼야 하는데, 한국은 PLP 초기 단계에 머물러 있다”라고 말했다.

램리서치 같은 글로벌 장비 업체로선 반도체 소부장 생태계가 여전히 척박한 한국이 중요 공략처다. 두 달에 한 번꼴로 한국을 찾는다는 펠리스 부사장은 “삼성전자나 SK하이닉스 등 전 세계 고객들과 PLP 등 패널 기술의 난제를 함께 해결하겠다”라고 말했다.

잘츠부르크=박해리 기자 park.haelee@joongang.co.kr
