가뭄에 콩나듯 들리던 PoE 제품 출시 소식을 빈번하게 접하게 되는 요즘이다.
PoE는 Power on Ethernet의 약자로, 랜 케이블로 전력과 데이터 전송을 동시에 가능케하는 규격이다. 관리해야 하는 케이블이 두 개에서 하나로 줄어들기 때문에 시공과 관리가 편리한 것이 특징이다. 지난 기사로 살펴본 ipTIME Ring-AX와 같은 무선 AP, PoE 지원 CCTV 및 전화 등을 연결해 간편하게 쓸 수 있다.

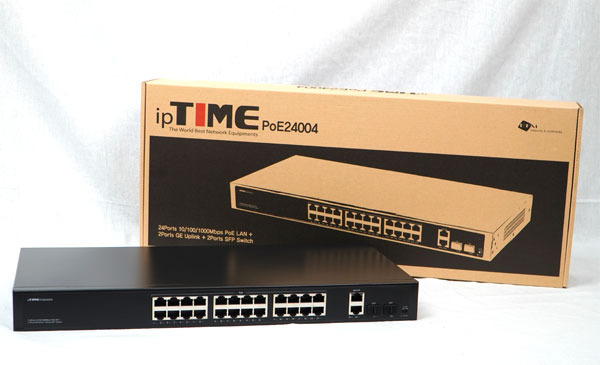

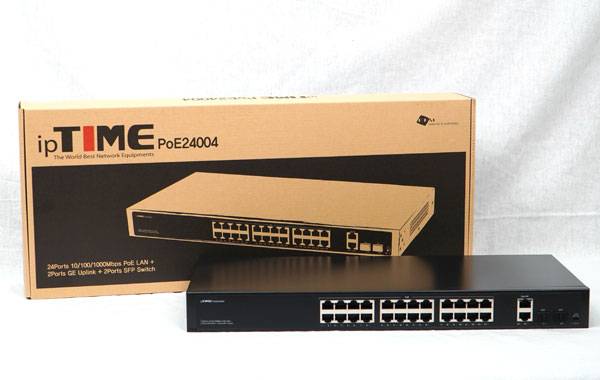

이번 기사에서 살펴볼 ipTIME PoE24004 스위치허브는 무려 24개의 PoE 포트를 지원, 기업이나 학원, 매장 등 PoE 장비가 필요한 곳에서 네트워크 관리 편의성을 높여주는 장비다. 비 PoE 장비가 있다면 스플리터를 연결해 사용할 수도 있어, 활용성을 높일 수 있다.
포트당 최대 30W, 총 400W 전력의 PoE 허브, ipTIME PoE24004

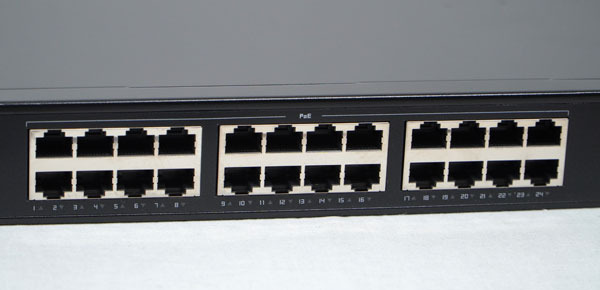

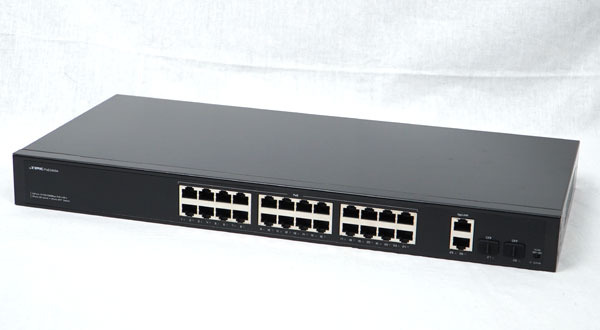

ipTIME PoE24004는 앞서 언급한 것 같이 무려 24개의 PoE 포트를 갖춘 네트워크 스위치로, 중앙에 8포트씩 세 개의 구역으로 나뉘어 배치되어 있다. 이렇게 구역이 구분되어 배치된 것에 특별한 의미는 없지만, 구역이나 장비 종류, 부서별 특성에 따라 구분 배치하면 관리하기에 유리하다.
또한 Full Duplex 2000Mbps를 지원해 한쪽에서 1000Mbps 속도로 데이터를 수신 중에 다른 쪽에서는 1000Mbps 속도로 데이터를 송신할 수 있고, 네트워크 상의 속도를 자동 감지해 적절한 속도로 자동 조정하는 N-Way 스위치 기능, 전송 속도 향상을 위한 9Kbyte 점보 프레임도 지원한다.

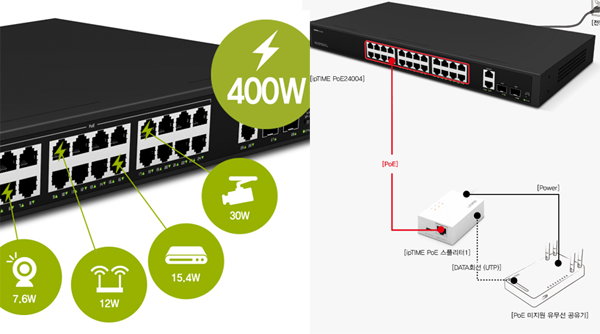

ipTIME PoE24004의 포트당 PoE 전력 공급은 최대 30W씩 총 400W 전력 공급이 가능하며, 24개의 포트를 동시에 사용한다면 802.3af 규격을 감안할 때 포트당 15.4W까지 전력 공급이 가능하다. 비(非) PoE 장비를 연결할 때는 스플리터를 이용하면 장비 부근에 전원 콘센트가 없어도 되니, 네트워크 시공의 자유도를 넓힐 수 있다.

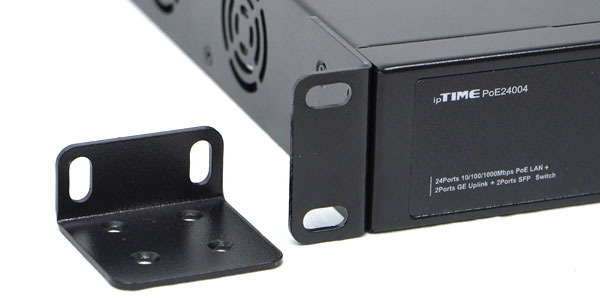

제품 크기는 440mm x 210mm x 44mm로 일반적인 랙 마운트 수납에 적합하며, 랙 마운트 고정을 위해 제품 양측면에 나사 고정하는 브라켓도 제공된다.
계획된 엑티브 쿨링팬으로 체계적인 냉각 구조
ipTIME PoE24004는 PoE 총 전력 400W의 장비다. 네트워크 장비는 특성상 거의 상시 동작하는 만큼 최대 전력이 유지되지 않더라도 상당한 전력을 상시 사용해 과열로 인한 오작동을 주의할 필요가 있다.

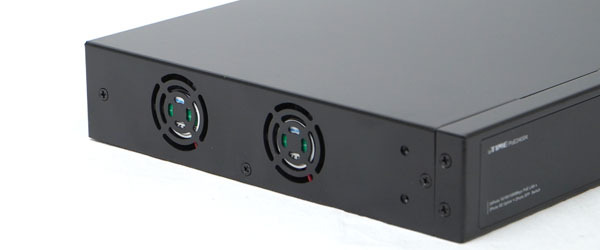

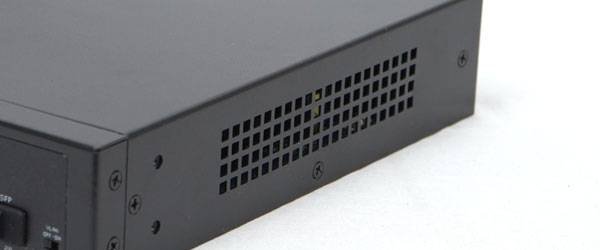

이에 전면에서 보았을 때 좌측면에 2개의 20mm 쿨링팬을 달아 외부 공기를 흡기, 내부의 열을 식혀 우측 통풍구로 빼내는 엑티브 쿨링 방식을 택해, 단순히 배기구로만 꾸며진 제품들보다 높은 안정성을 기대할 수 있다.

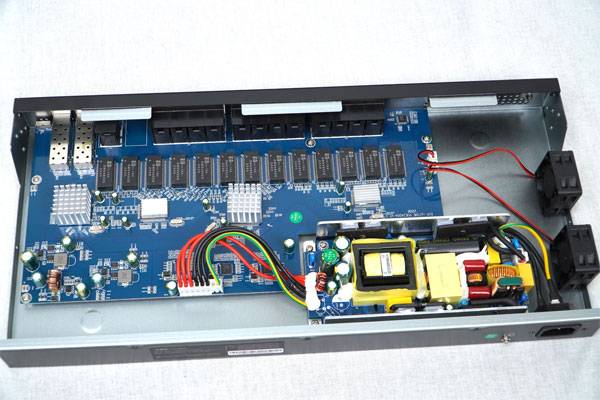

제품 외부의 나사를 풀어 하우징 상단을 들어내면 손쉽게 ipTIME PoE24004의 내부 모습을 확인할 수 있다.
제품 동작을 위한 전력 공급용 전원 어댑터를 바로 확인할 수 있는데, 해당 전원 어댑터의 발열은 20mm 쿨링팬 1개가 바로 식혀주고, PCB에 실장된 칩의 발열 흡수를 위해 부착된 방열판들의 연장선상에 또 다른 20mm 쿨링팬이 배치되어 있다.
제품 발열 해소를 위한 효과적인 디자인이 눈에 띈다.

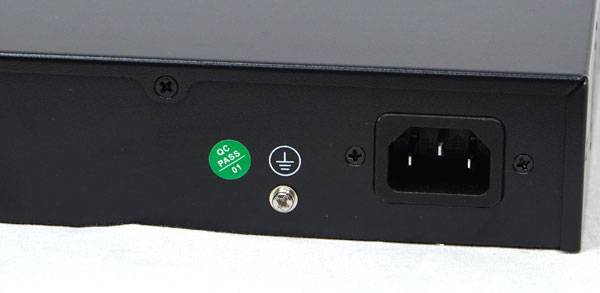

한가지 특이 사항을 꼽자면, 전원 케이블 연결 부위에 접지 케이블 연결부가 별도로 구성되어 있다. 제품 전원 어댑터가 접지형 콘센트에 대응하는 3구지만, 혹시 비접지 콘센트를 사용 중이거나, 누설전류 방호 기능 강화가 필요하다면 제공되는 접지 포인트를 이용하자.
SFP 업링크로 100m 이상 거리, VLAN으로 독립된 네트워크 구성
보통 네트워크 스위치는 공유기나 다른 스위치, 인터넷 모뎀 등을 통해 인터넷 혹은 타 네트워크 집단 및 장비들과 연결을 위한 라인이 포트를 차지하기 때문에 전체 포트를 활용할 수 없다.

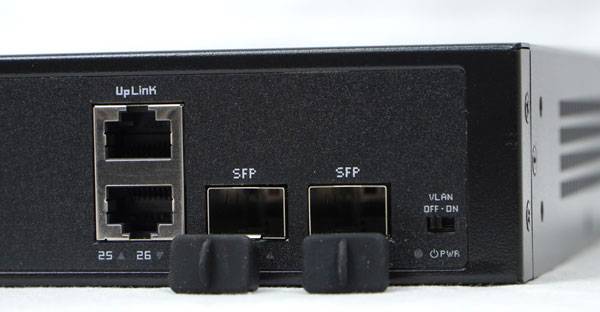

ipTIME PoE24004는 외부 서비스 회선 연결을 위한 업링크용 기가비트 RJ45 포트 2개, SFP 포트도 2개나 제공된다. SFP 포트는 UTP 케이블이 지원하는 최대 거리인 100m를 초과하는 원거리에서 추가 확장 모듈과 광케이블을 이용해 백본장비나 다른 SFP지원 스위치와 연결해 네트워크를 구성할 수 있다.

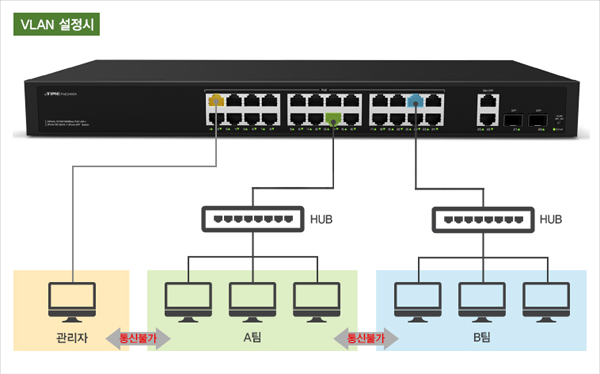

SFP 포트 우측에는 VLAN 스위치가 있다. 기본적으로 OFF로 되어있어 ipTIME PoE24004 스위치허브에 연결된 장비들은 동일한 네크워크에 연결되어 서로 통신 및 자료 공유가 가능하다. 하지만 장비와 직원 늘어나고 부서등이 나뉘는 기업 같은 곳에서는 자료 유출에 민감하게 되는데, 이때는 VLAN 스위치를 ON으로 옮겨 각각의 포트가 독립된 것처럼 동작할 수 있다.
업링크 포트와의 통신을 살아있어 인터넷이나 다른 사내 네트워크 서비스 활용은 정상적으로 가능하지만, 타부서나 타인에게 자료가 노출되는 일을 방지할 수 있어 보안성을 높일 수 있다.
단지, 외부에 노출된 스위치로 VLAN 기능을 On/ Off하는 만큼 관리자 외의 인원이 스위치에 물리적으로 접근하지 못하도록 신경 쓸 필요가 있다.
간편하게 대규모 PoE 네트워크 환경을, ipTIME PoE24004
PoE 장비라도 꼭 PoE 스위치가 필요하지는 않다. 하지만 원래 제품 취지나 사용 편의성을 위해서는 PoE 스위치와 결합해 사용하는 것이 보다 편리하다.
이번 기사로 다룬 ipTIME PoE24004는 포트당 최대 30W 전력 공급 능력과 총 400W 전력 공급이 가능한 PoE 허브로, 다수의 PoE 장비가 운용되는 기업이나 공공 장소등에서 하나로 PoE 네트워크를 꾸밀 수 있다.
VLAN도 지원해 필요에 따라 각 포트에 연결된 장비 및 구역이 서로 독립된 네트워크 환경을 꾸밀 수 있고, 최대 400W에 달하는 전력 소모로 인해 발생하는 발열을 식혀 안정적인 운영을 위한 엑티브 냉각팬도 마련되었다.
전원 공급 장치를 스위치 내부에 탑재해 외부 어댑터 거치를 따로 고민할 필요없다는 것도 장점이다. 다수의 PoE 장비 운용이 필요하다면, ipTIME PoE24004가 어울리는 솔루션이 되어줄 것이다.
