- 정승권 건축가의 모듈러 시리즈 7
모듈러 주택은 최소의 단위 유닛(Unit)을 기준으로 필요한 면적만큼 확장해 구성이 가능하다. 공장에서 제작돼 현장으로 운송, 설치되는 시공 방법에 따라 그리고 도로 운송 기준에 따라 제작 기준 면적이 설정된다.
지난 호에서는 하나의 유닛으로 완성된 독립형 모듈과 침실과 주방 공간 등을 분리하거나 하는 복수의 유닛이 하나의 조합이 되는 연동형 모듈 사례를 소개했다. 이러한 모듈들은 사용 용도에 따라 독립적인 유닛으로 구성해 분명한 영역성을 부여함으로써 개성 있는 공간을 만들 수 있다.
진행 이형우 기자 | 글 사진 정승권(플레이서스 대표)
이번 호에서는 유닛과 유닛이 수직 또는 수평으로 결합해 공간을 확장한 사례를 소개하고자 한다. 독립형 모듈과 연동형 모듈은 유닛 자체가 구조, 설비 등이 독립적으로 완성될 수 있는 반면에 결합형 모듈 방식은 구조 및 설비가 현장에서 연결돼야 하는 다소 난이도 있는 시공이 요구된다. 구조 접합부가 안전성을 가져야 하고 방수 및 단열 부분의 누락에 주의해야 한다. 내외부의 마감 역시 자연스러운 디자인의 결합 디테일이 필요하다.
지난 호에서는 하나의 유닛으로 완성된 독립형 모듈과 침실과 주방 공간 등을 분리하거나 하는 복수의 유닛이 하나의 조합이 되는 연동형 모듈 사례를 소개했다. 이러한 모듈들은 사용 용도에 따라 독립적인 유닛으로 구성해 분명한 영역성을 부여함으로써 개성 있는 공간을 만들 수 있다.
진행 이형우 기자 | 글 사진 정승권(플레이서스 대표)
이번 호에서는 유닛과 유닛이 수직 또는 수평으로 결합해 공간을 확장한 사례를 소개하고자 한다. 독립형 모듈과 연동형 모듈은 유닛 자체가 구조, 설비 등이 독립적으로 완성될 수 있는 반면에 결합형 모듈 방식은 구조 및 설비가 현장에서 연결돼야 하는 다소 난이도 있는 시공이 요구된다. 구조 접합부가 안전성을 가져야 하고 방수 및 단열 부분의 누락에 주의해야 한다. 내외부의 마감 역시 자연스러운 디자인의 결합 디테일이 필요하다.
수평 확장 결합 모듈 사례 1

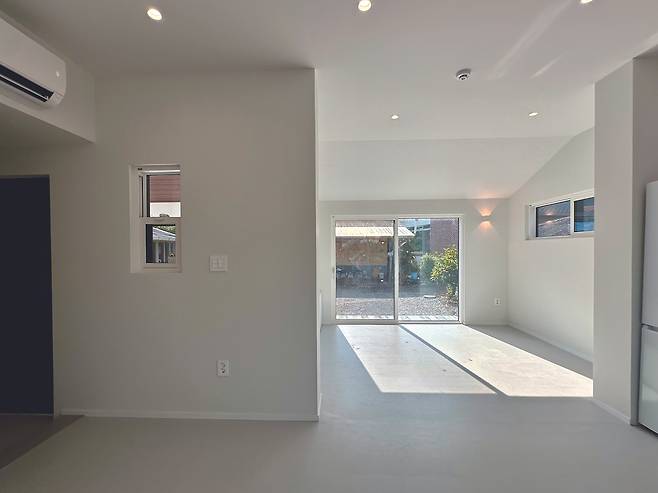

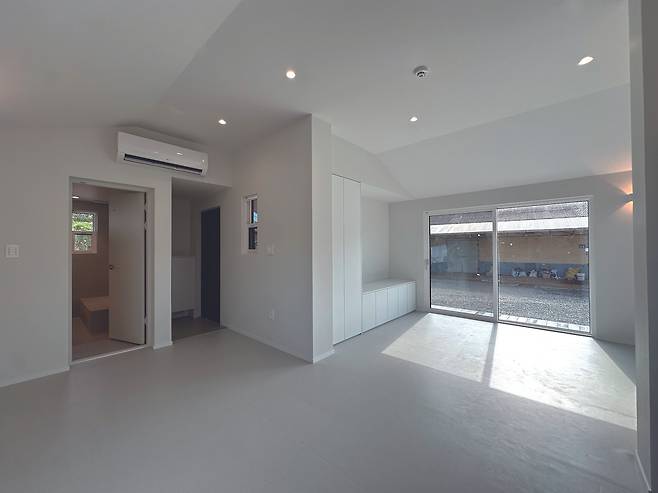

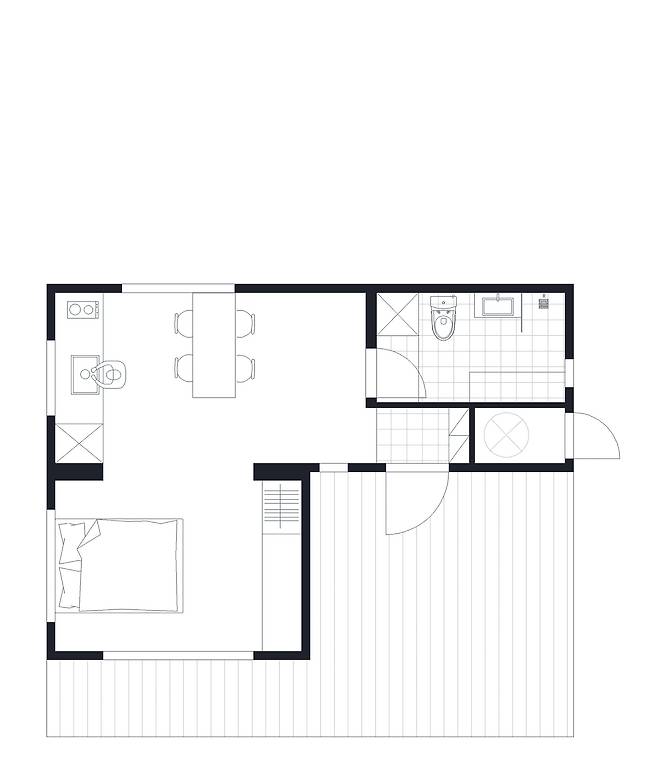

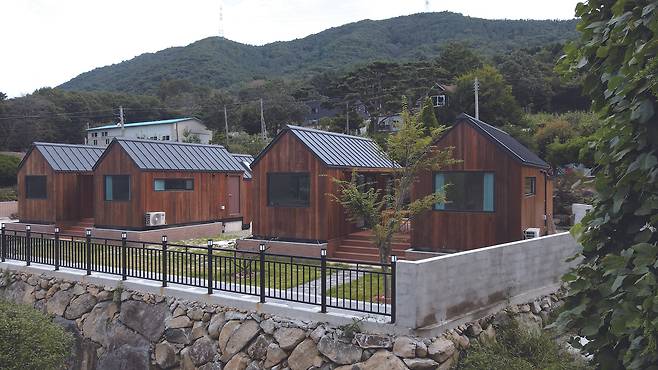

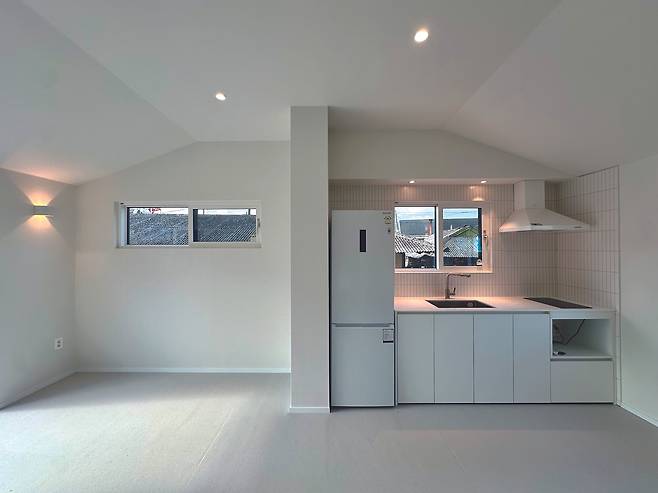

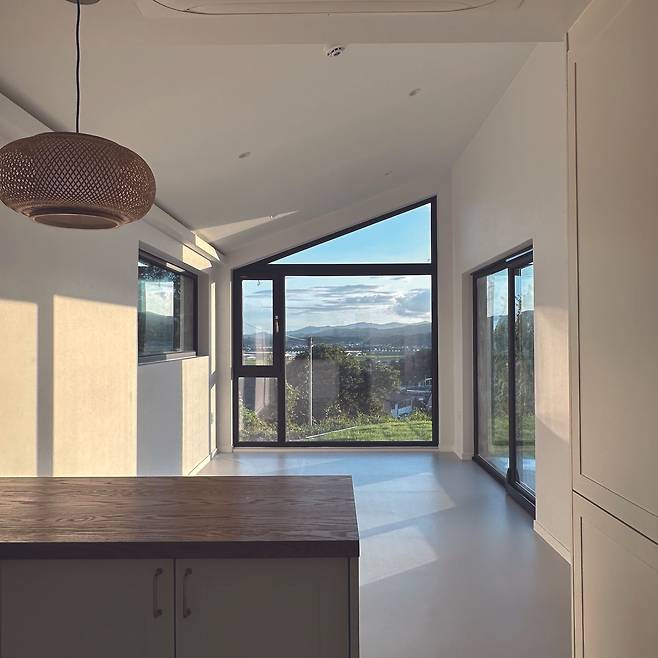

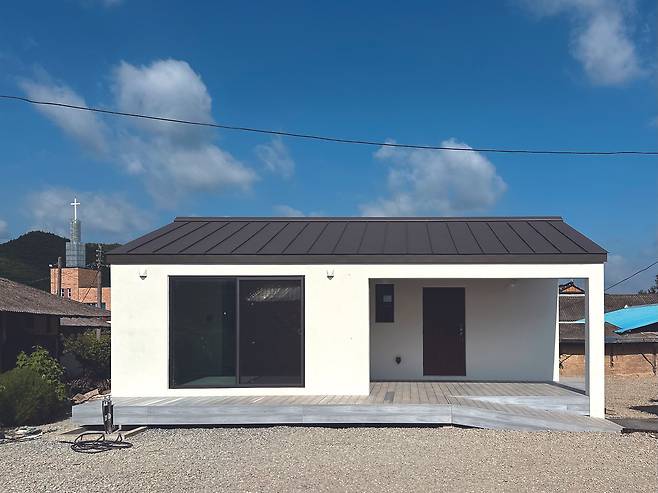

주거생활에 필요한 기본요소를 지닌 8평형 모듈에 4평 규모의 모듈을 추가해 거실을 확장한 사례이다. 외관의 일체성을 위해 정박공의 지붕 형태로 구성됐고 현관부에 넓은 툇마루까지 일체화된 지붕으로 덮어 다용도로 사용 가능한 외부공간을 마련했다. 거실이나 주방 등 단위 면적을 확장하거나 독립적인 침실공간을 구성할 수 있다.
물을 사용하는 공간 확장이 아닌 경우 급수 및 하수 설비 관계는 무방하지만 바닥의 난방설비 연결은 모듈 결합 시 주의해야 할 부분이다. 모듈 연결부의 내부 마감 또한 일체감 있는 벽체 디자인을 위한 디테일이 충분히 고려돼야 한다.
주거생활에 필요한 기본요소를 지닌 8평형 모듈에 4평 규모의 모듈을 추가해 거실을 확장한 사례이다. 외관의 일체성을 위해 정박공의 지붕 형태로 구성됐고 현관부에 넓은 툇마루까지 일체화된 지붕으로 덮어 다용도로 사용 가능한 외부공간을 마련했다. 거실이나 주방 등 단위 면적을 확장하거나 독립적인 침실공간을 구성할 수 있다.
물을 사용하는 공간 확장이 아닌 경우 급수 및 하수 설비 관계는 무방하지만 바닥의 난방설비 연결은 모듈 결합 시 주의해야 할 부분이다. 모듈 연결부의 내부 마감 또한 일체감 있는 벽체 디자인을 위한 디테일이 충분히 고려돼야 한다.
수평 확장 결합 모듈 사례 2

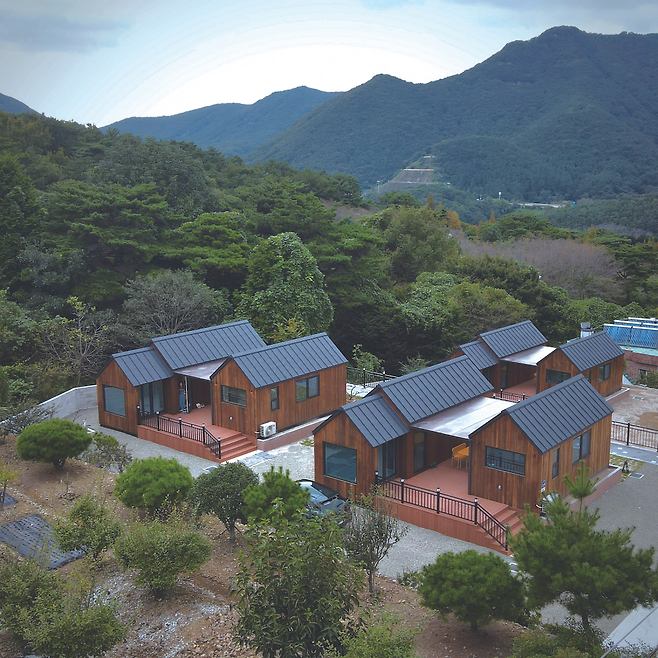

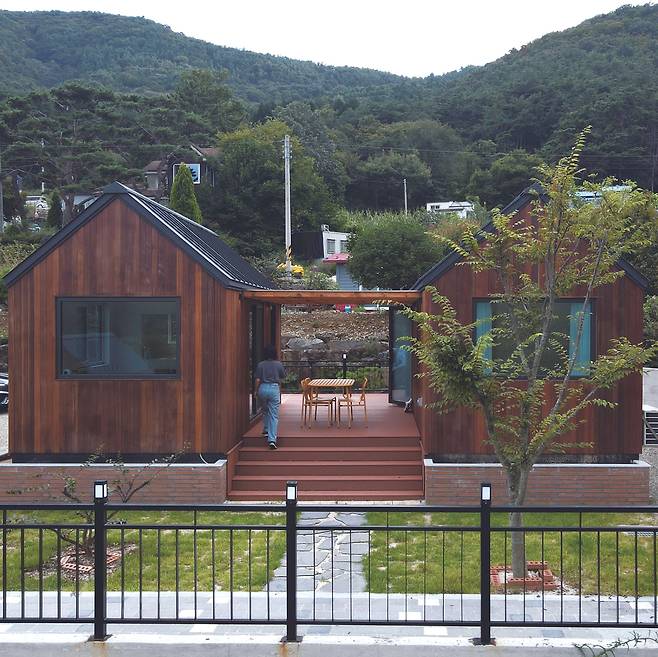

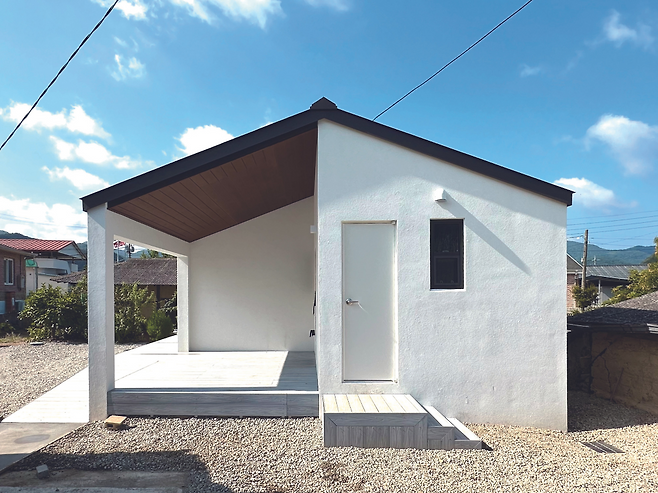

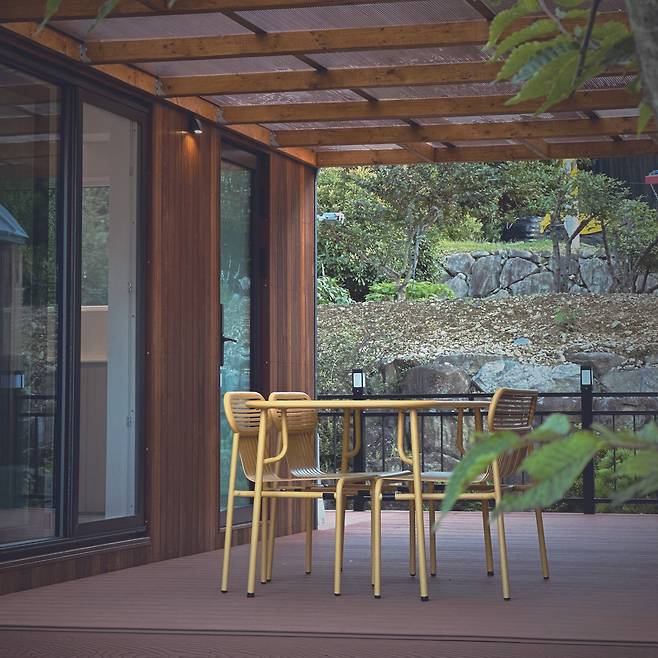

키친과 다이닝 공간으로 구성된 유닛과 침실, 욕실로 구성된 유닛이 데크를 사잇공간으로 두고 결합된 사례이다. 데크 상부에 지붕을 설치해 두 유닛 간의 이동을 용이하게 하고 외부 다이닝 공간으로 활용이 가능하다. 두 개 유닛 사이의 공간은 외부 시선의 차단이 가능해 충분한 프라이버시 확보가 가능하다. 타 인접한 건물이 있을 때 독립적인 공간을 구성하는 좋은 방법이 될 수 있다.

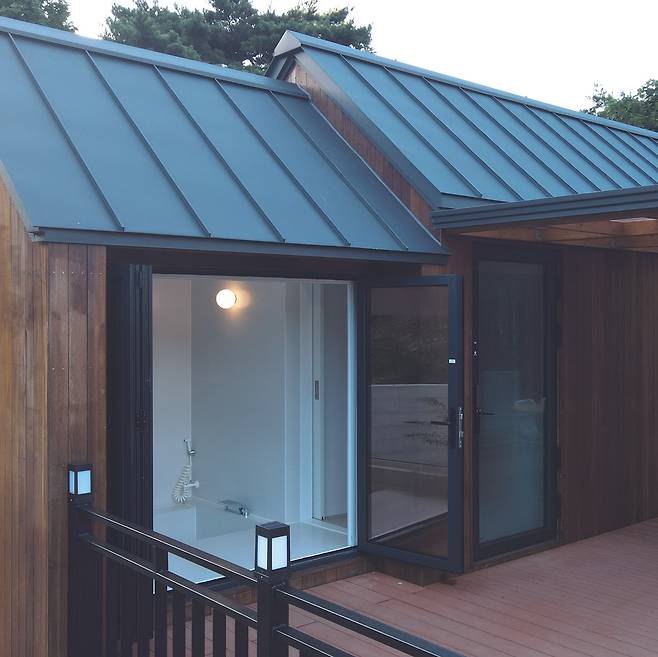

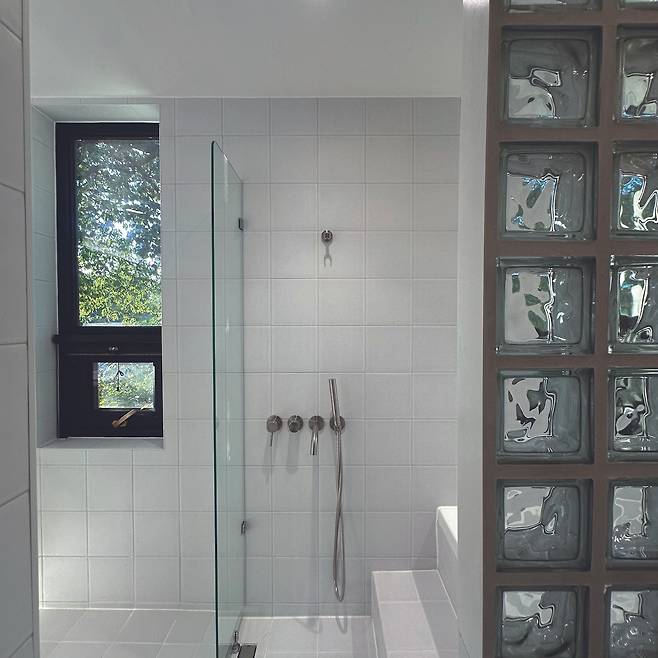

침실 및 욕실 모듈에는 자쿠지(실내 욕조) 모듈이 결합돼 있다. 내부가 타일로 마감되는 특성상 구조 자체의 변형이 없어야 하고 이동 간 타일 탈착을 방지해야 한다. 하지만 수공간의 특성상 습할 수 있는 공간을 독립적인 유닛으로 구성함으로써 유지관리가 용이하고 특색 있는 주거공간의 요소가 될 수 있다.
키친과 다이닝 공간으로 구성된 유닛과 침실, 욕실로 구성된 유닛이 데크를 사잇공간으로 두고 결합된 사례이다. 데크 상부에 지붕을 설치해 두 유닛 간의 이동을 용이하게 하고 외부 다이닝 공간으로 활용이 가능하다. 두 개 유닛 사이의 공간은 외부 시선의 차단이 가능해 충분한 프라이버시 확보가 가능하다. 타 인접한 건물이 있을 때 독립적인 공간을 구성하는 좋은 방법이 될 수 있다.
침실 및 욕실 모듈에는 자쿠지(실내 욕조) 모듈이 결합돼 있다. 내부가 타일로 마감되는 특성상 구조 자체의 변형이 없어야 하고 이동 간 타일 탈착을 방지해야 한다. 하지만 수공간의 특성상 습할 수 있는 공간을 독립적인 유닛으로 구성함으로써 유지관리가 용이하고 특색 있는 주거공간의 요소가 될 수 있다.
수직 및 수평 확장 결합 모듈 사례 1

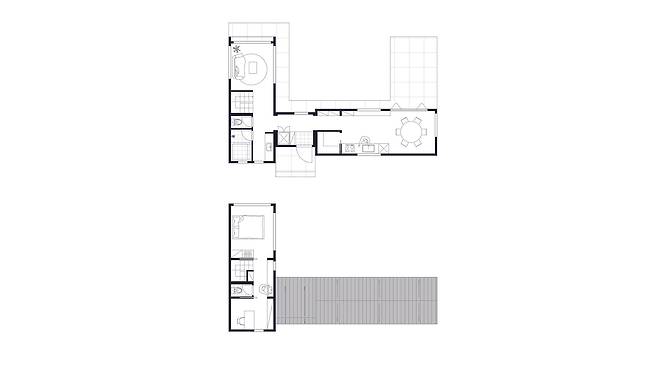

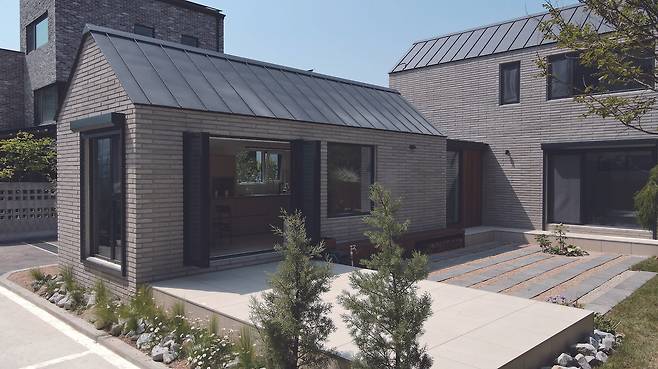

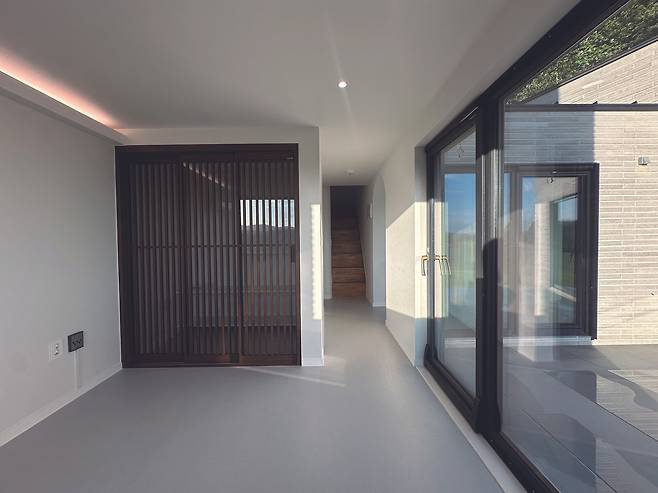

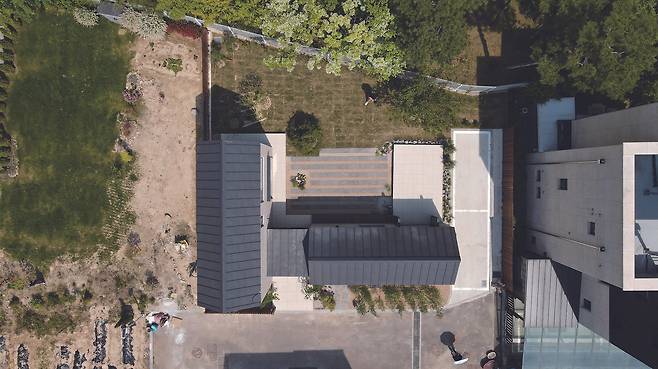

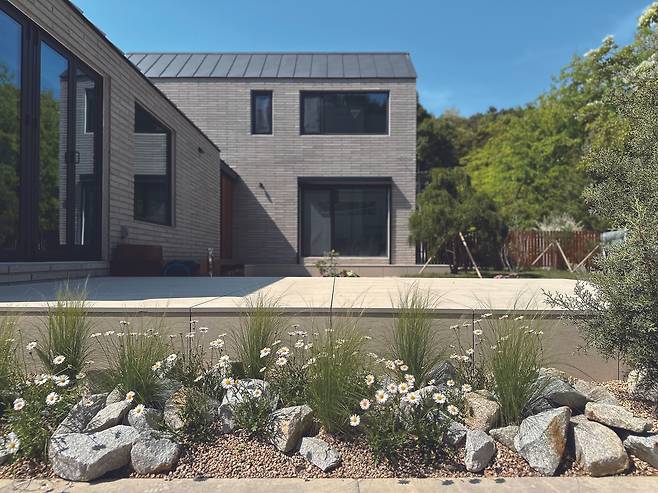

현관을 중심으로 좌우로 나뉜 두 개의 모듈 유닛과 수직으로 확장된 모듈 사례이다. 1층부의 거실과 욕실, 2층부의 방으로 구성된 주거 영역과 야외 정원 및 데크와 연계된 단층의 주방 및 다이닝 공간은 각각의 충분한 독립적 영역을 가진다.
수직 증축의 경우 배관 설비 부분의 세심한 설계 및 시공이 필요하다. 1층의 모듈 유닛 위에 적층 방식으로 2층 모듈 유닛을 시공하기 때문에 상하부의 욕실 설비 배관의 연결이 중요하다. 수직 동선인 계단의 연결부 또한 이격 없이 결합돼야 한다.
현관을 중심으로 좌우로 나뉜 두 개의 모듈 유닛과 수직으로 확장된 모듈 사례이다. 1층부의 거실과 욕실, 2층부의 방으로 구성된 주거 영역과 야외 정원 및 데크와 연계된 단층의 주방 및 다이닝 공간은 각각의 충분한 독립적 영역을 가진다.
수직 증축의 경우 배관 설비 부분의 세심한 설계 및 시공이 필요하다. 1층의 모듈 유닛 위에 적층 방식으로 2층 모듈 유닛을 시공하기 때문에 상하부의 욕실 설비 배관의 연결이 중요하다. 수직 동선인 계단의 연결부 또한 이격 없이 결합돼야 한다.
수직 및 수평 확장 결합 모듈 사례 2

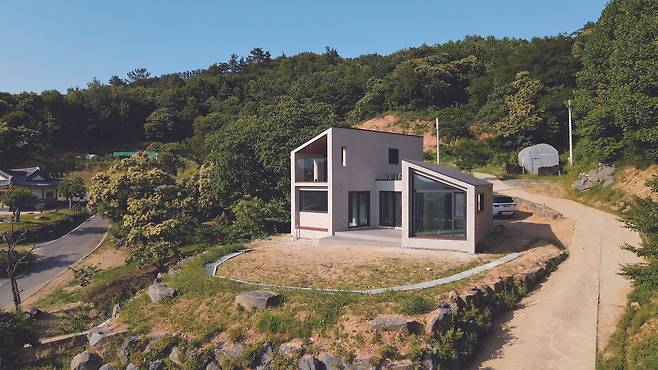

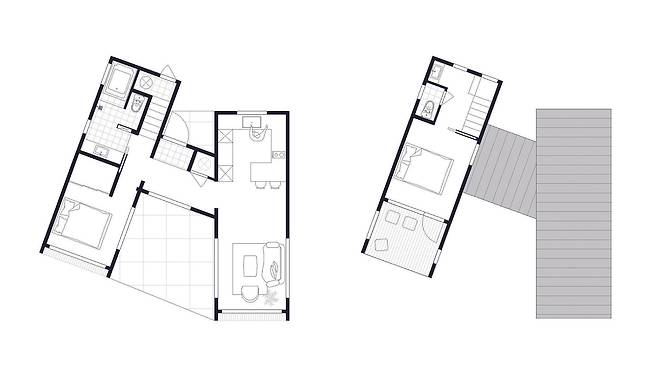

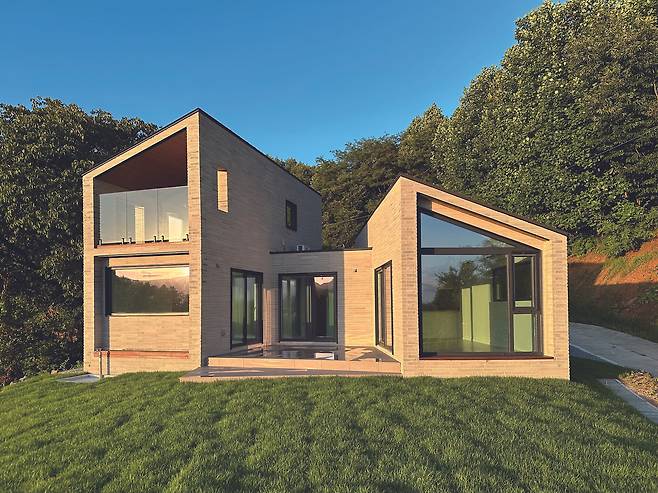

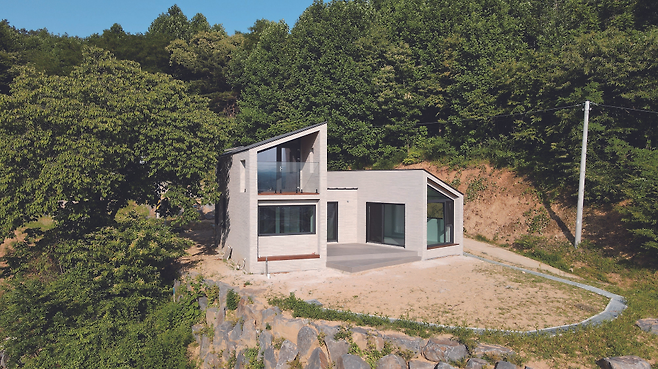

사잇데크 공간을 중심으로 두 개의 모듈 유닛 영역이 구성된 사례이다. 각각의 모듈 유닛은 외부 조망 포인트에 따라 독립적으로 배치가 가능하다. 이 사례는 공간에서 조망하고자 하는 방향으로 모듈 배치 각도를 설정해 특색 있는 조형미를 만들어냈다.

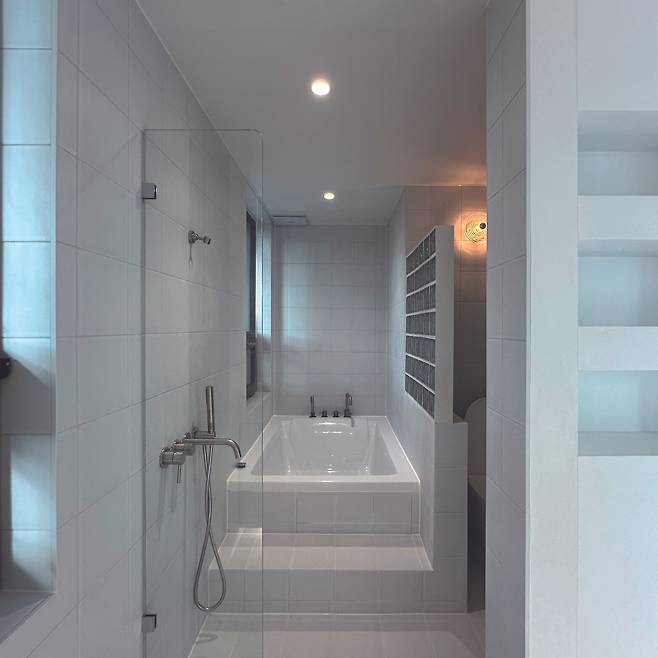

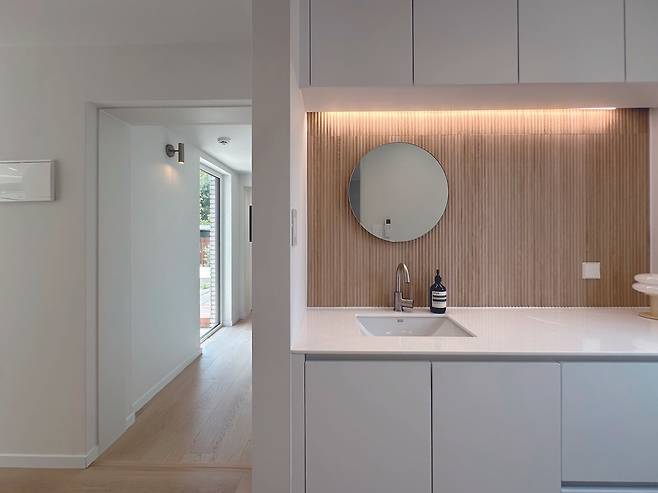

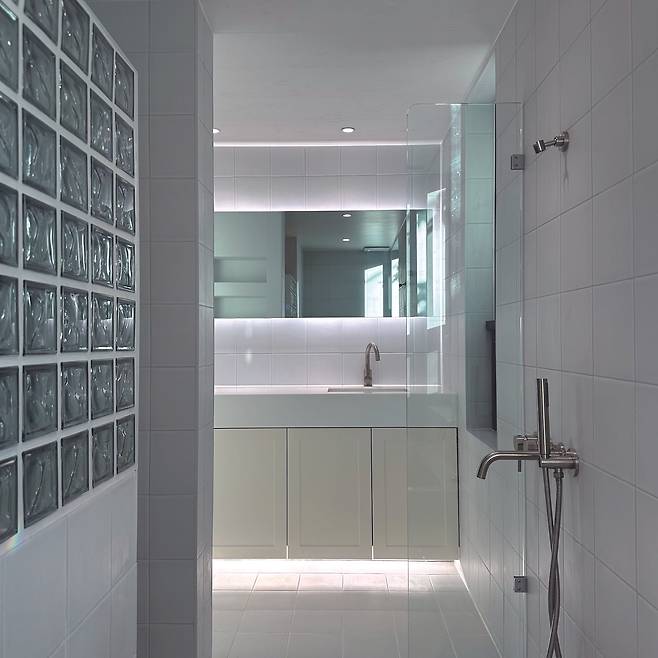

2층으로 적층된 모듈 유닛에는 외부 테라스를 계획해 방과 연계된 휴식공간을 조성했고, 욕조와 넉넉한 파우더공간으로 구성된 욕실 유닛은 호텔과 같은 분위기 연출이 가능하다.
적층된 2층 모듈의 외부 테라스는 외기에 노출돼 있어 방수 및 단열 등 건물의 성능 저하에 대비한 디테일 계획 및 시공이 필수적이다.
사잇데크 공간을 중심으로 두 개의 모듈 유닛 영역이 구성된 사례이다. 각각의 모듈 유닛은 외부 조망 포인트에 따라 독립적으로 배치가 가능하다. 이 사례는 공간에서 조망하고자 하는 방향으로 모듈 배치 각도를 설정해 특색 있는 조형미를 만들어냈다.
2층으로 적층된 모듈 유닛에는 외부 테라스를 계획해 방과 연계된 휴식공간을 조성했고, 욕조와 넉넉한 파우더공간으로 구성된 욕실 유닛은 호텔과 같은 분위기 연출이 가능하다.
적층된 2층 모듈의 외부 테라스는 외기에 노출돼 있어 방수 및 단열 등 건물의 성능 저하에 대비한 디테일 계획 및 시공이 필수적이다.
