RG 샤이닝 건담 전용
커스텀 베이스 제작기 입니다.
바쁘신 분들을 위한

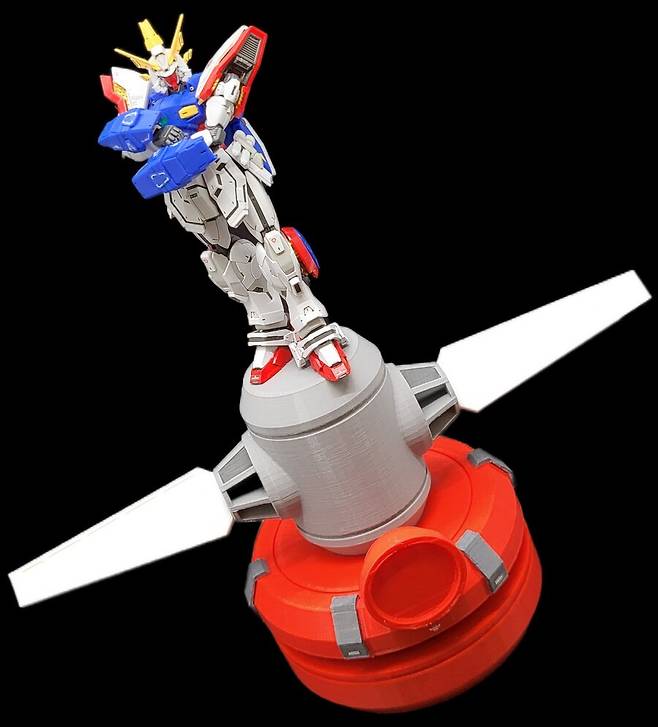

완성샷
오프닝에서 볼 수 있던
지구를 둘러싼 링(?)이 인상깊어서
엇비슷한 느낌으로 만들어봅니다.
항상 하던데로

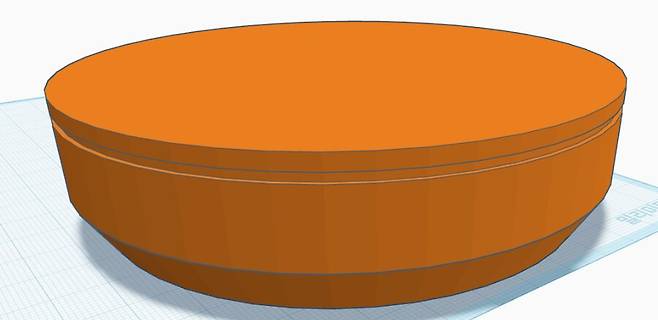

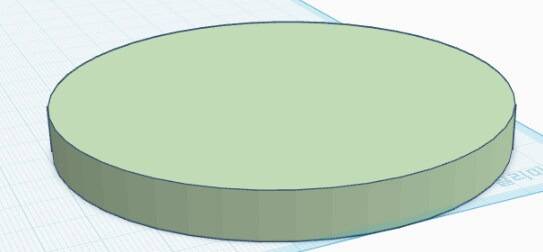

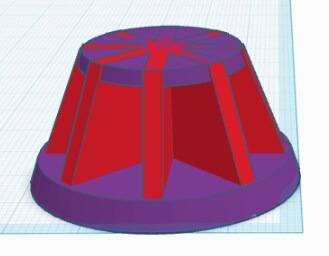

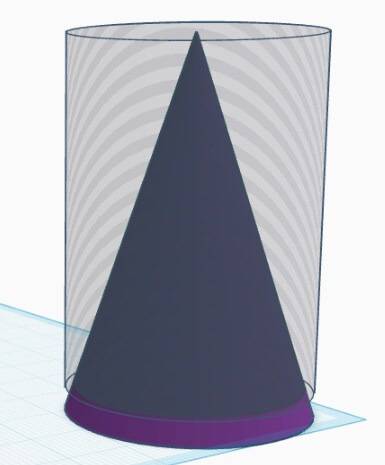

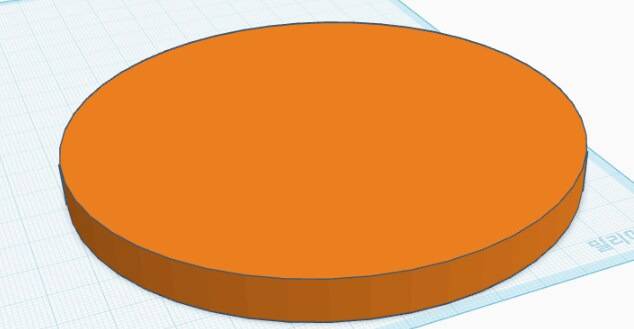

오늘도 원기둥으로 시작합니다.
그 위에 원뿔 올려주고
필요없는 부분 날려서
다음 형상을 만들어줍니다.

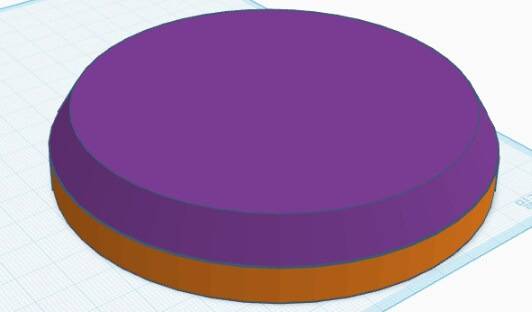

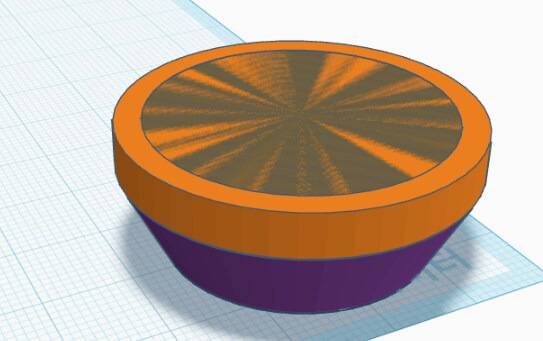

똑같은 형상의 작은 사이즈로도
하나 더 만들어줍니다.

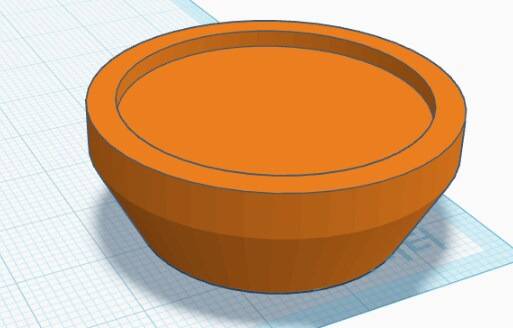

추가로 만들어준건 위아래 반전시키고
속을 조금 파줍니다.

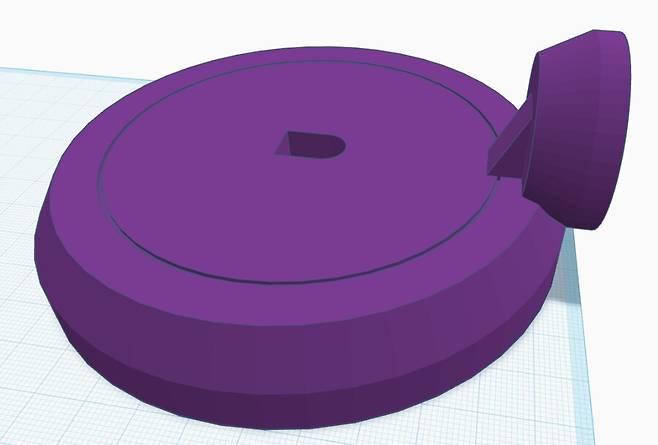

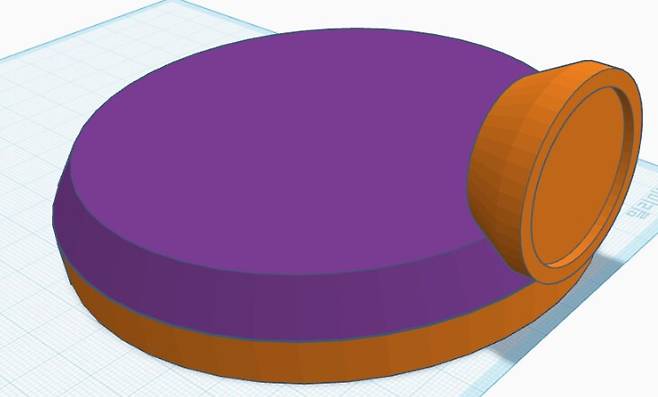

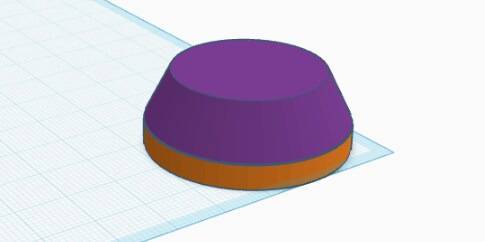

앞에서 만든 형상을 가져와
붙여줍니다.

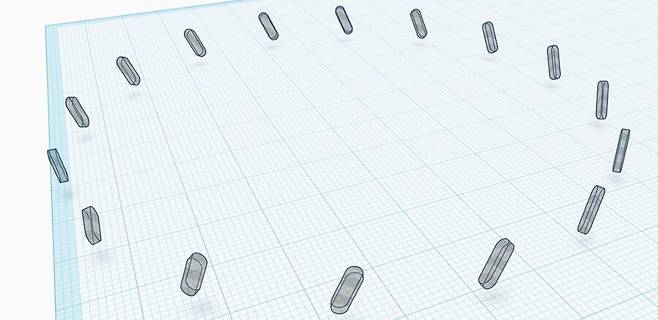

포인트를 주기위해
고리형태 차집합 + 숫핀용 구멍을 추가해줍니다.
앞에 붙여놓은게 혹시라도 떨어질 수 있으니
삼각형으로 보강해줍니다.

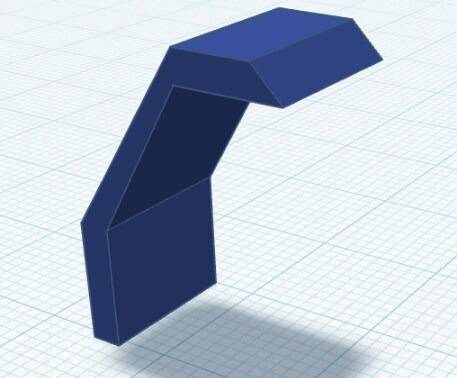

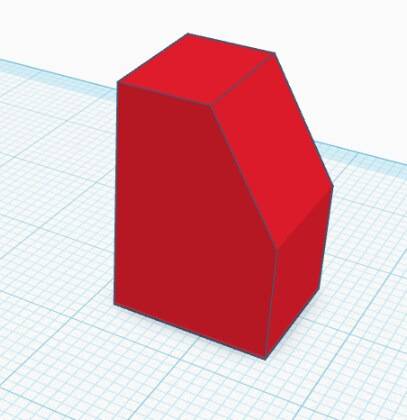

다음으로 포인트를 주기위한 파츠입니다.

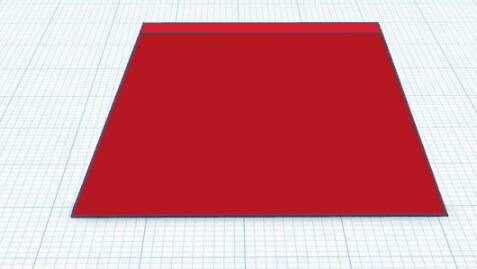

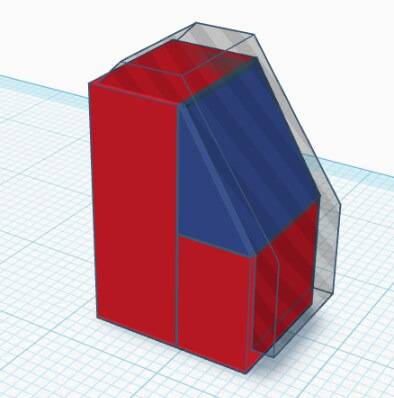

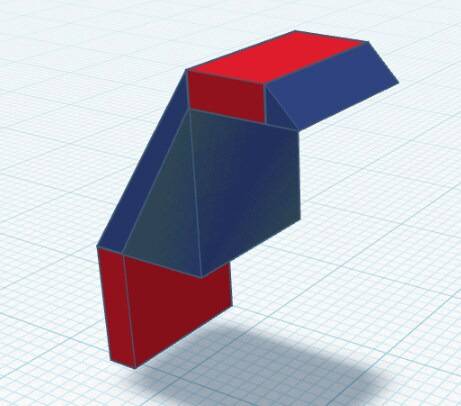

삼각형과 사각형을 적당히
배치해주고 필요없는 부분은
날려줍니다.
위의 큰 형상에 저거 붙이기에는
표면이 완전히 각지지않기에
저 파츠를 붙일 부분을 추가해줍니다.

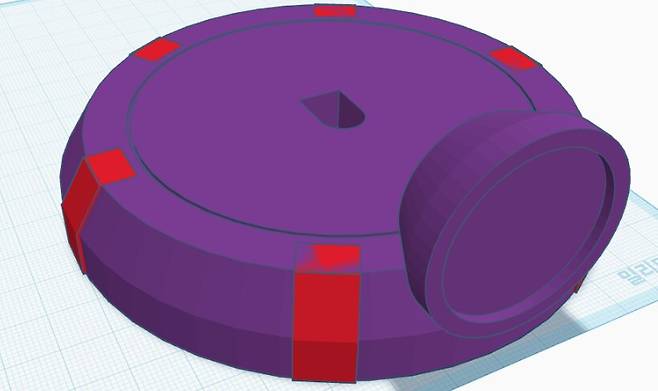

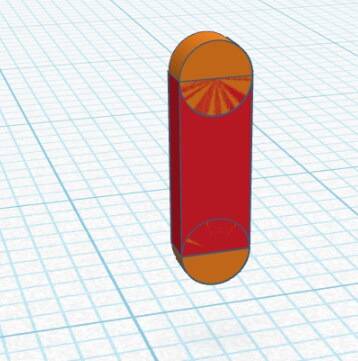

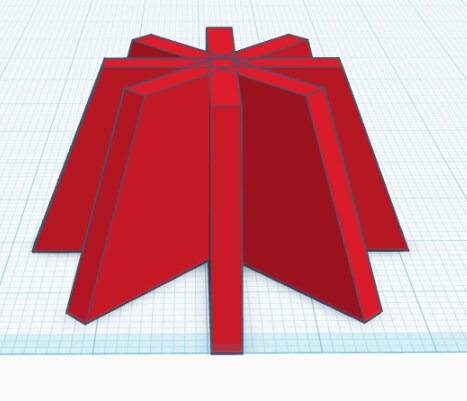

만들어준 포인트 파츠를 붙일 수 있게
다음의 형상을 만들어줍니다.

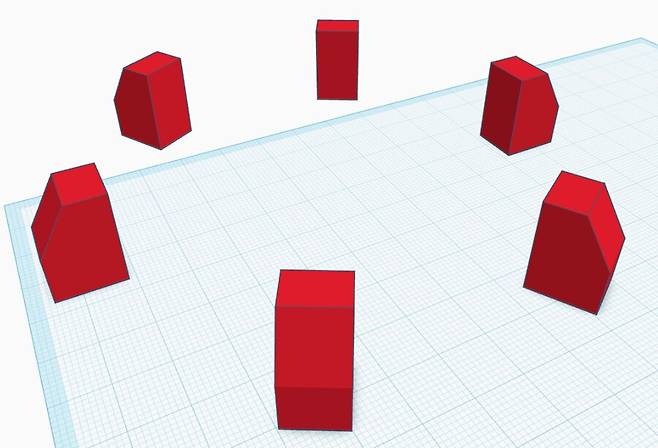

동일 형상을 *6 후
적당한 각도로 원형으로 배치해줍니다.

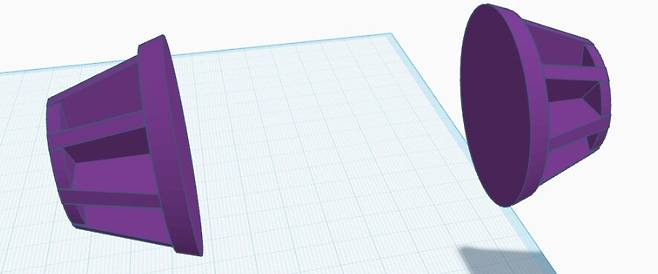

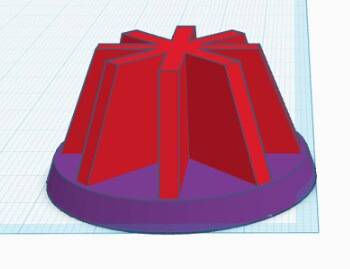

다음의 형상을 처음 만든것에
붙여줍니다.

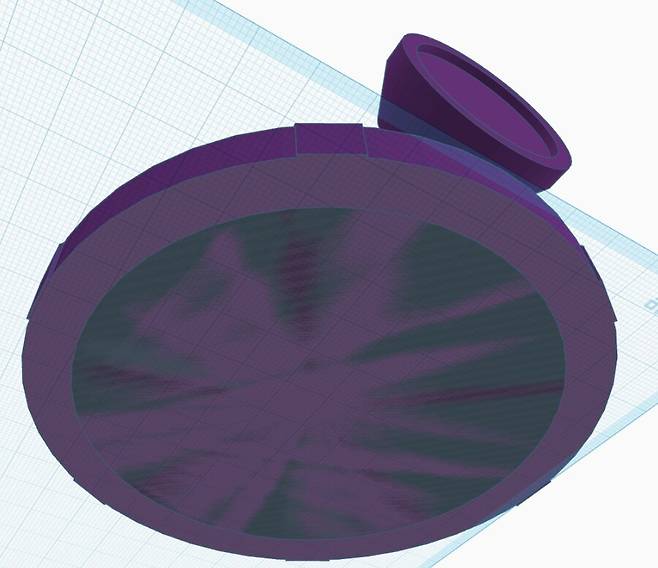

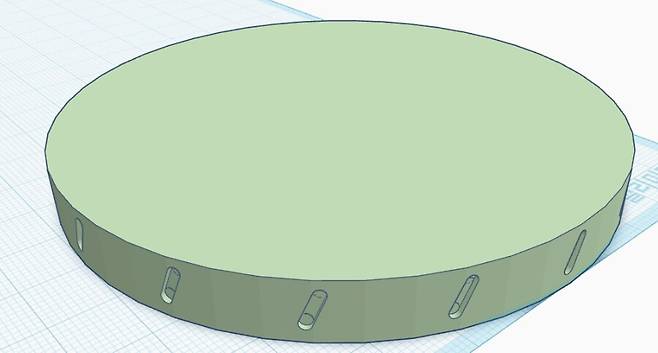

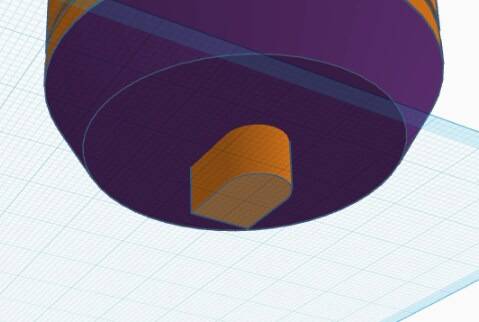

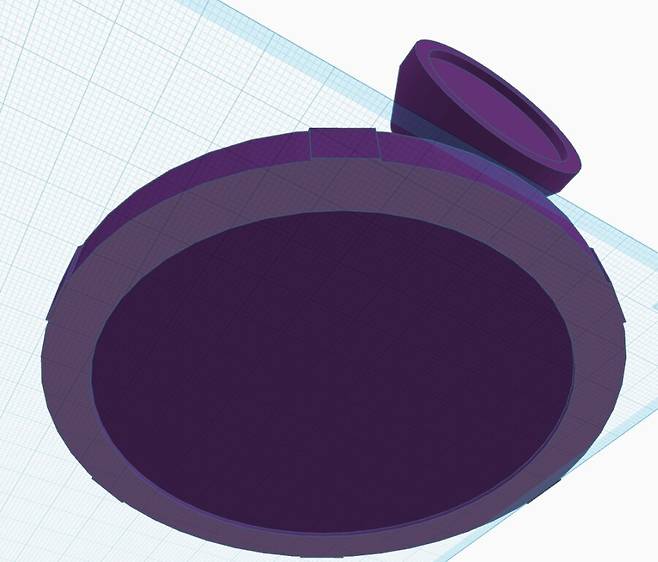

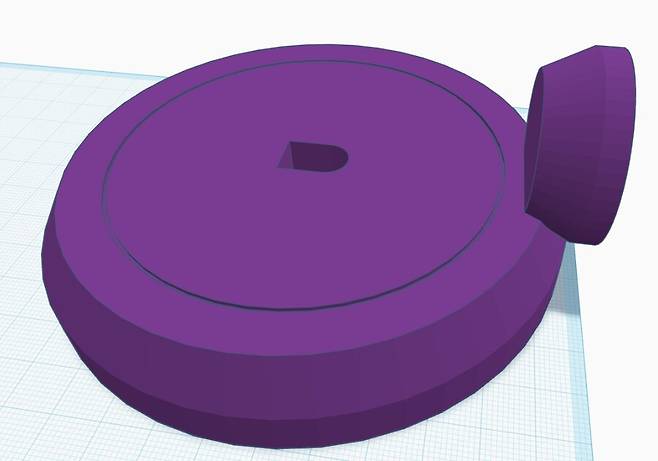

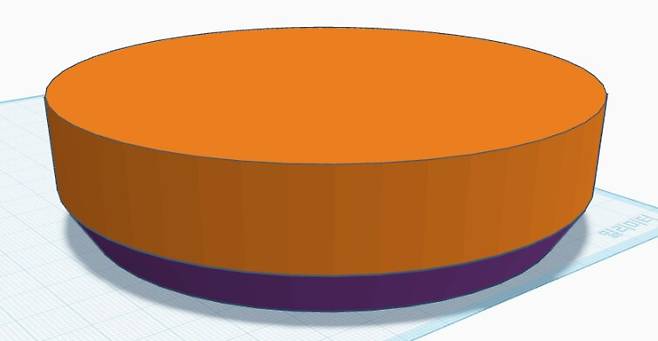

이번에도 수납공간을 넣을 예정이라
센터잡기 + 뚜껑역할을 위해
밑부분에 원형 차집합을 추가해줍니다.
1번 파츠 완료
다음 파츠로 넘어갑니다.

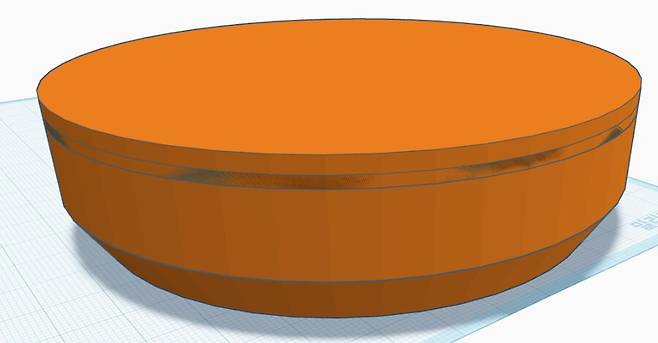

동일한 방법으로 만들어주고
포인트를 주기위한
고리형태의 차집합 추가
잠시 놔두고
새로운 원기둥을 가져옵니다.
저 원기둥 표면에도
포인트를 주기위해
마찬가지로 차집합시켜줍니다.

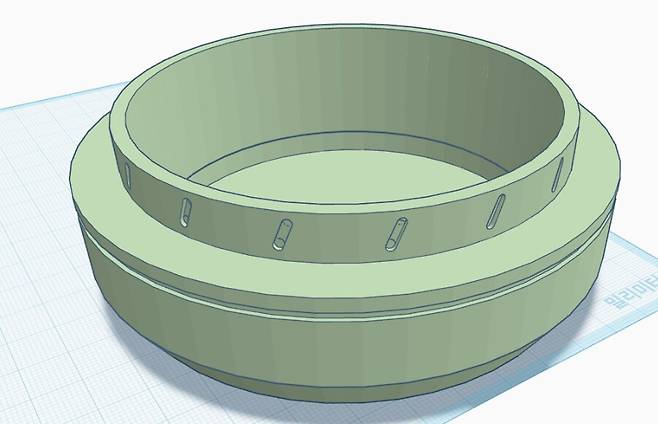

직전에 만든 파츠와 붙여주고
속을 파내줍니다.

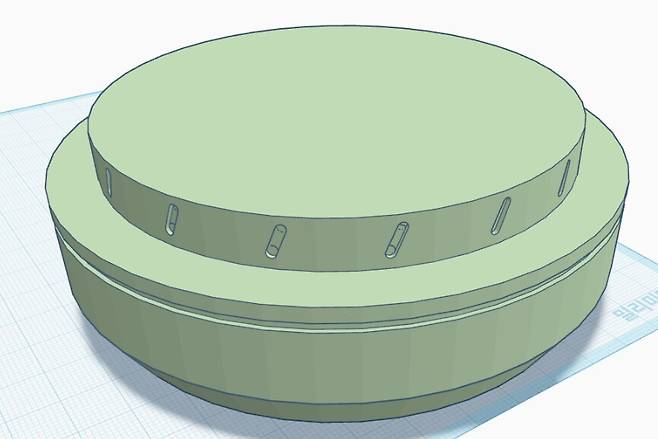

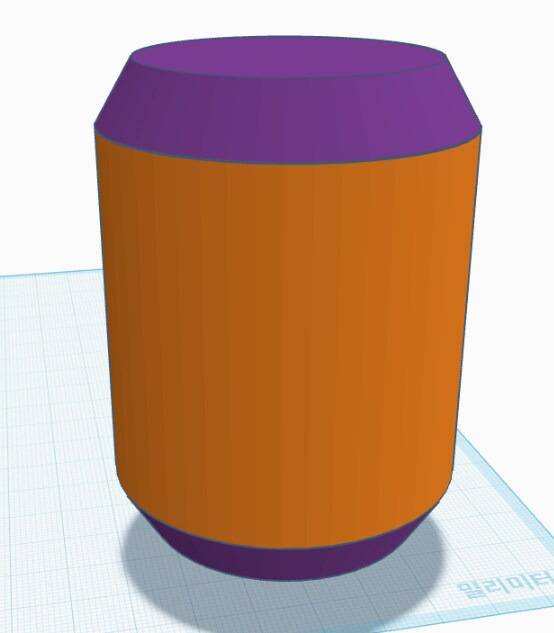

3번째 파츠를 만들어봅니다.

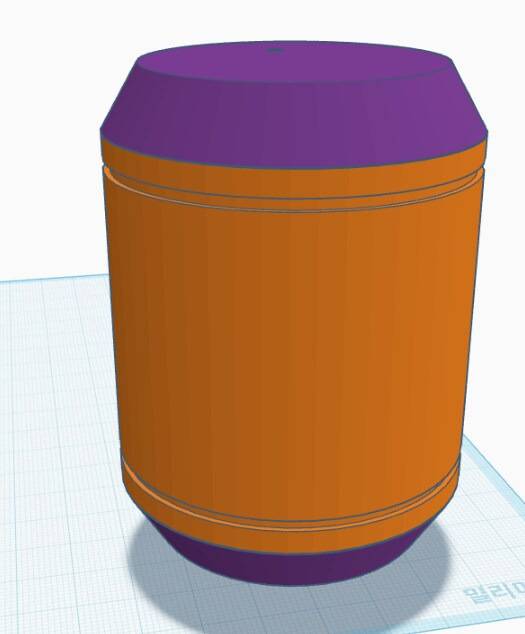

포인트를 위한 고리형태 차집합 * 2
+ 3mm 조인트용 구멍
밑부분에 숫핀을 추가해줍니다.

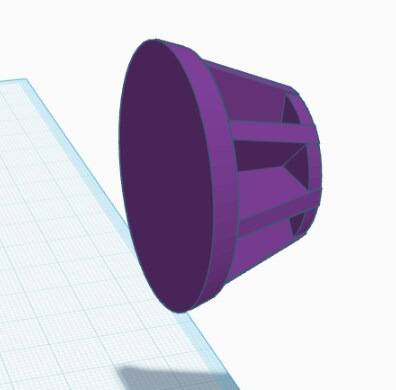

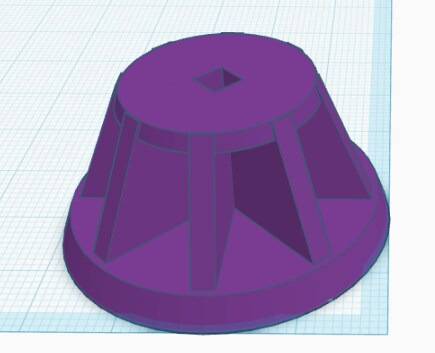

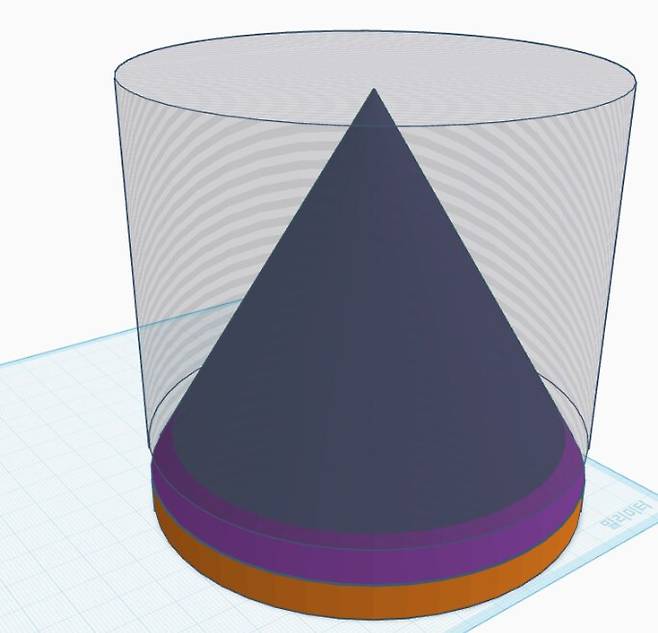

새로운 원뿔을 하나 가져옵니다.
필요없는부분 날리고

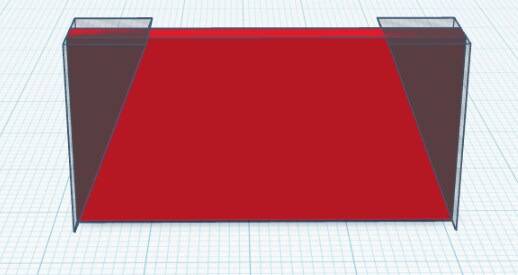

직사각형 양 끝에
삼각형으로 차집합
*3
바로 위의 새로운 원뿔 자른것에 붙여줍니다.

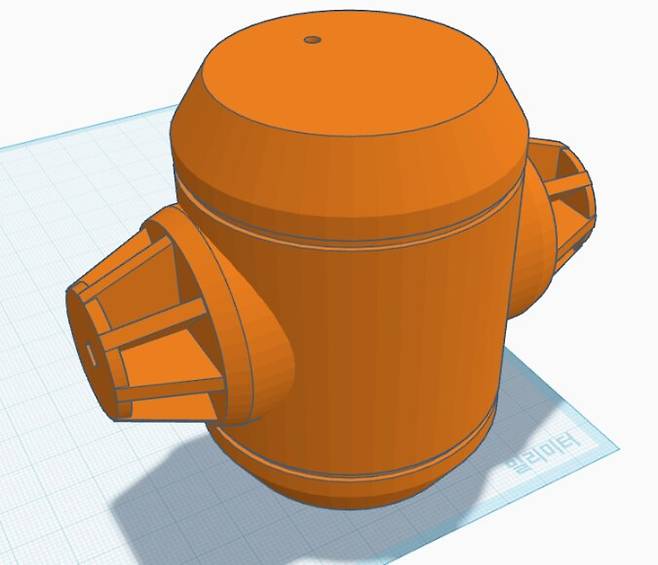

위에 원기둥 덮어주고
다른 파츠를 끼울
정사각형 구멍 추가

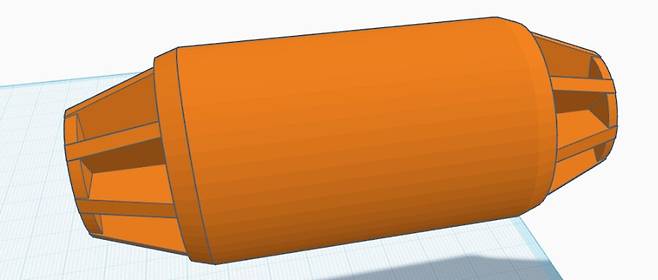

만들어진 형상을 90도 돌리고
반대편에도 동일 형상 배치 후
원기둥으로 연결
위 형상을 앞에서 만든 파츠와
붙여줍니다.
이제 마지막 파츠 차례입니다.

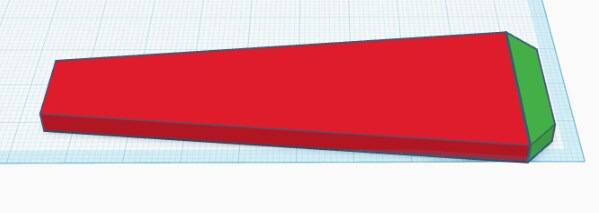

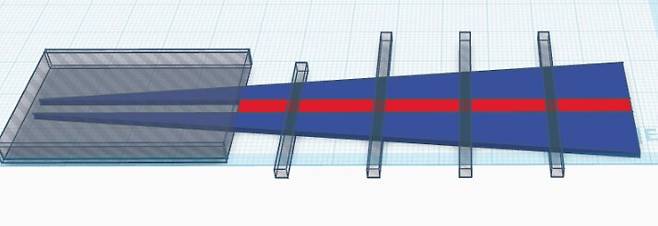

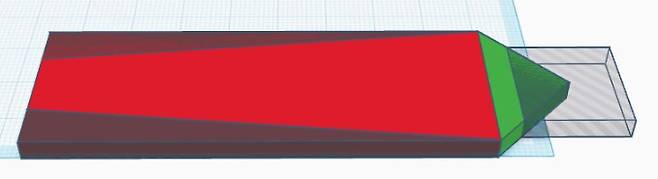

사각형과 삼각형을 가져와서
필요없는 부분 날려주고

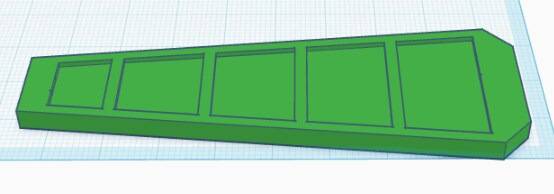

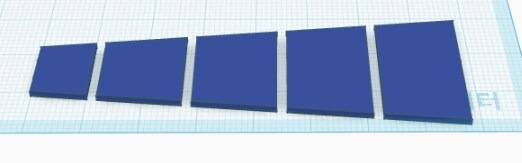

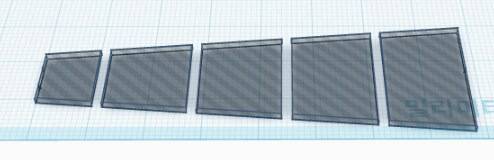

표면에 포인트를 주기위해
차집합 시킬 형상을 만듭니다.

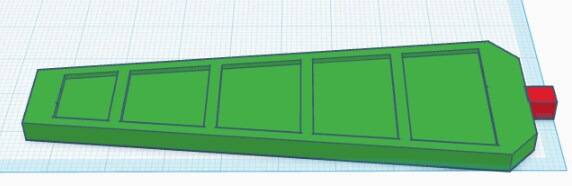

본 파츠와 합쳐주고
끝에 숫핀용 사각형 추가해줍니다.

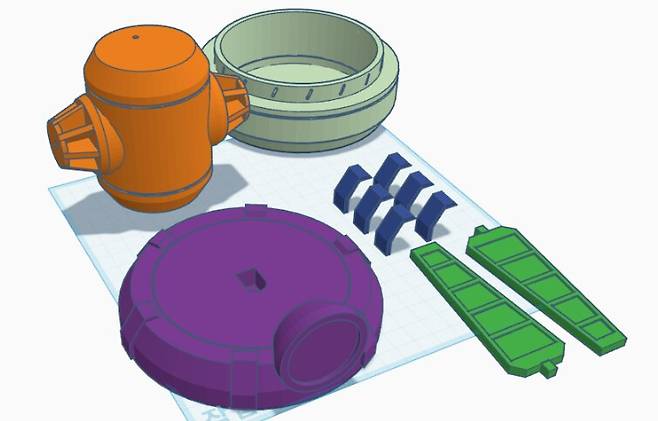

파츠들 완성
출력 후 바로 조립해줍니다.

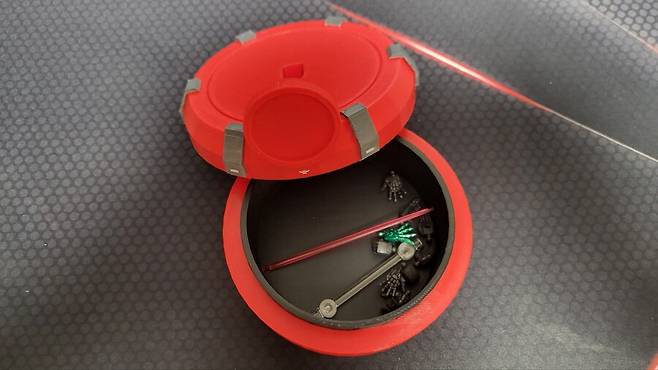

수납공간도 있습니다!
감사합니다.
