1탄을 보면 알겠지만 일단 렌즈 구조 분석을 위해 리버스엔지니어링 하고 있다.
하필 나사 야마 나버려서 제대로 진행을 못했지만 구입한 제품이 도착해서 간단한 2탄을 올려본다.
시네렌즈 처럼 약 300도 정도의 포커스 범위를 만드려면 배럴 수정 및 캠기어의 길이를 늘려줘야 한다. 그말은 즉슨
3D로 도면을 짜서 헬리코이드 피치 값에 맞춰줘야하고, 이것도 부품 받아서 직접 재가공 및 해야한다. 배럴 정도야 이건 중국에 도면 3D 맡기면 되는데
조진건 헬리코이드다. 기존 렌즈 헬리코이드 값에 최대한 동일하게 유지해줘야 하는데 연구를 더 해봐야함.

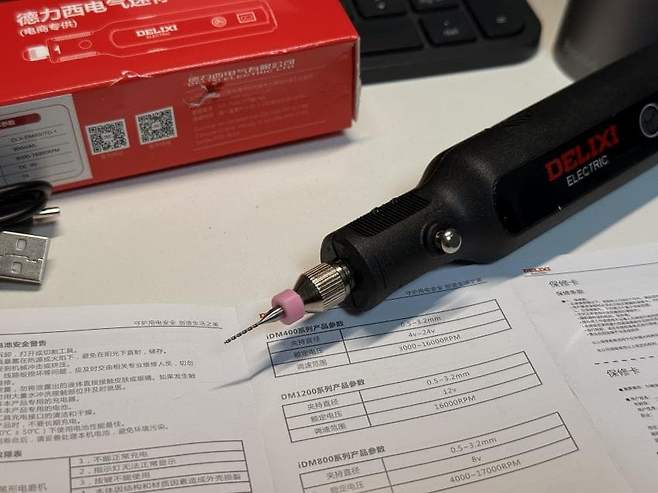

중국에서 구입한 0.3mm 드릴 팁과, 3d 가공용? 그걸 구입했다. 이거 개꿀인게 노트북이나 미세한 나사 야마나면 걍 갈아버리면 됨.
걍 과감히 갈아버림 ^^

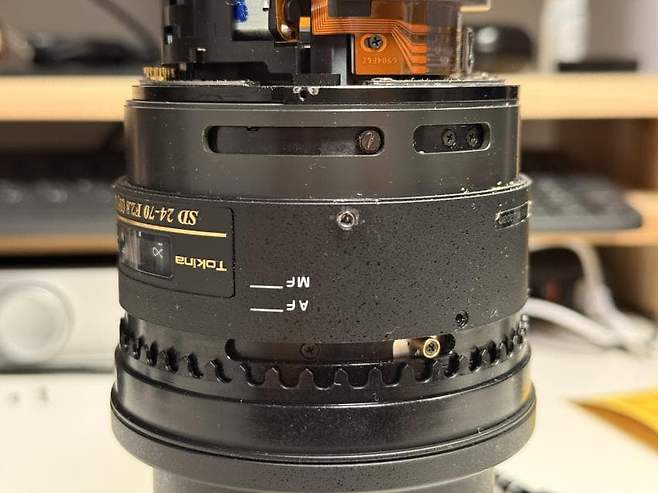

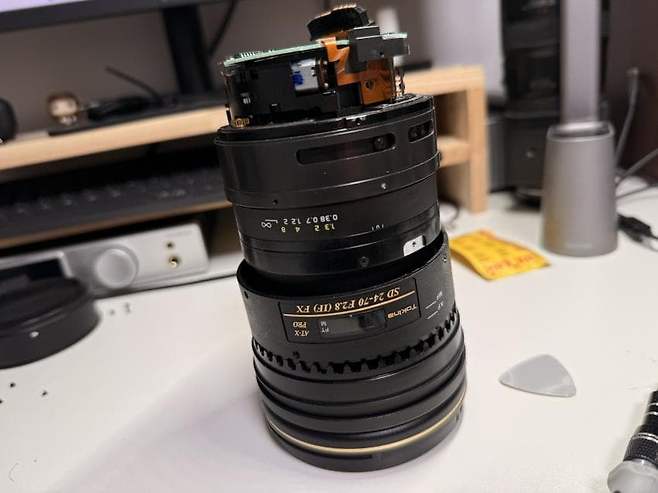

드럽게 튼튼해서 시간을 많이 쓰긴 했는데 나사는 완벽하게 갈아서 분해완료. 근데 저기 중간 부분이 상단으로 빠지지가 않아서 움직이면서 분석 좀 해보니
포커스 부분 이랑 이어진 부속이더라 아래로 흔들어보니 분해 되는거 보니 느낀건데 앞 쪽 경통을 분리해야 해당 부분 분해가 가능하다는 말이다.
설계 겁나 빡칠만하게 잘했음. 토키나ㅋ

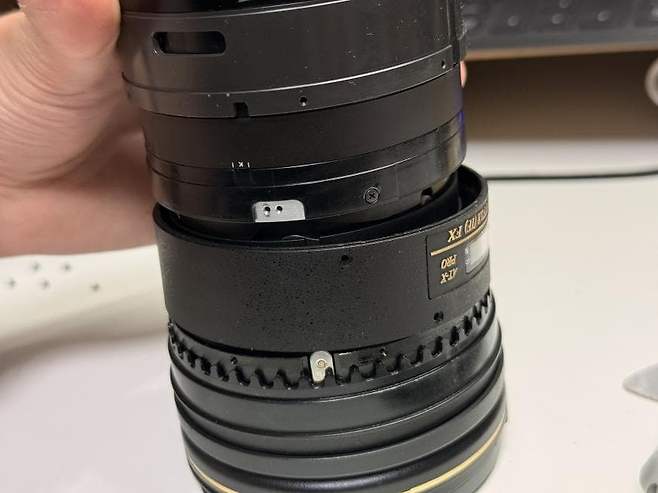

요렇게 분리가 되는 형태인 것 같고, 앞쪽 렌즈군 자체를 분해 해줘야하는데 클린룸에서 작업하는게 아니라면 무조건 먼지가 들어간다. 일단 해당 부분 분해와 어떤 구조인지 파악완료.

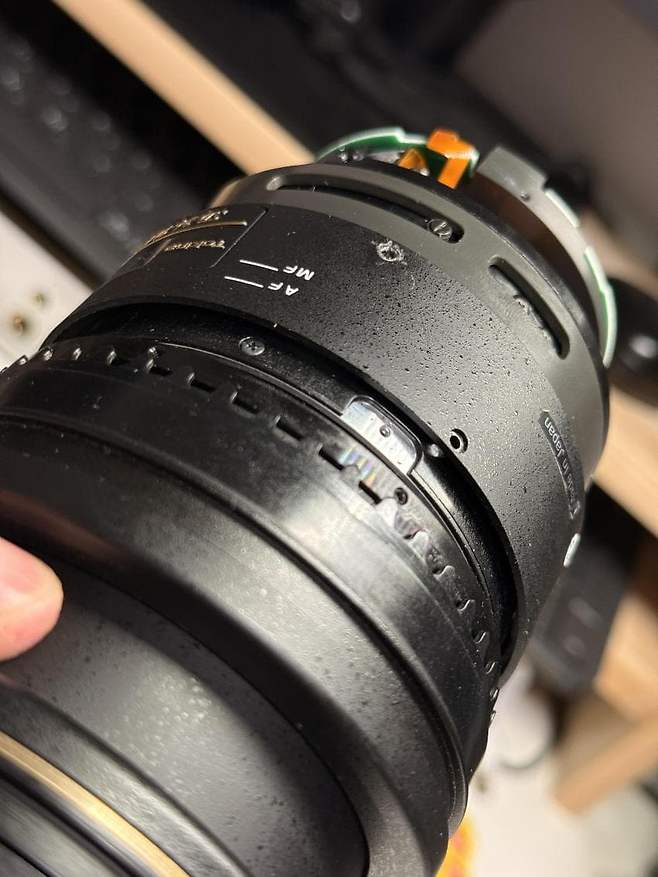

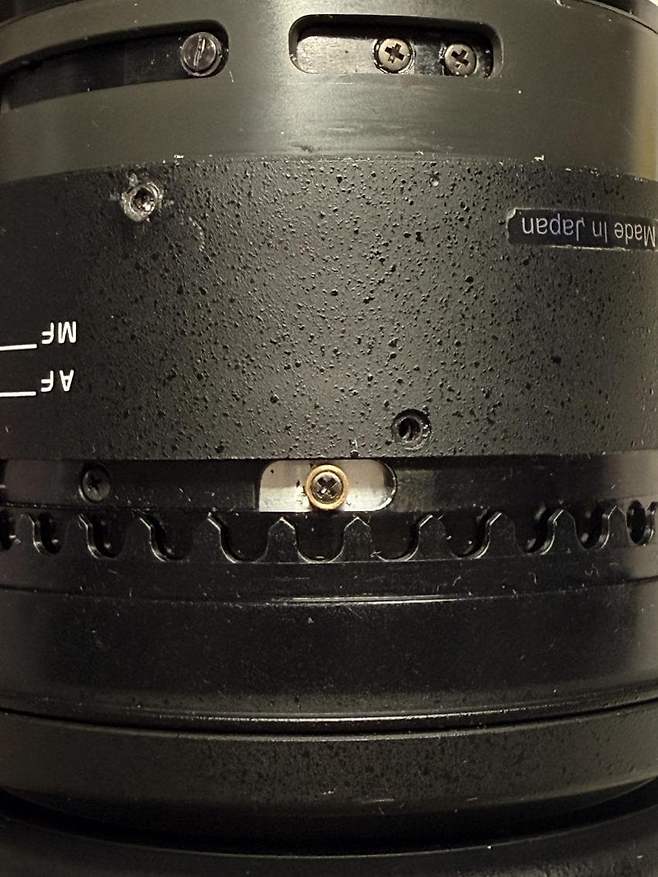

포커스를 움직이는 렌즈군은 저기 CNC로 만들어진 경통 안에 있다. 저기에 캠기어 나사를 박은 부분을 저기 밀어 넣어서 MF로 변환하는 방식. 그러면 저기 내부는 헬리코이드 방식이라는게 증명됨. 바깥에서는 캠기어로 돌려서 포커스를 잡는 거고

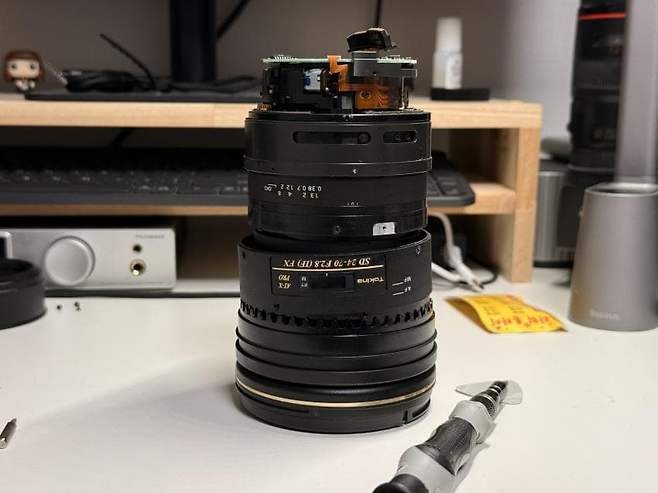

일단 해당 부분 나사를 제거 해주면 대략적으로 배럴 구조를 확인 할 수 있다. 렌즈안에 먼지가 들어가는 이유가 저런 사이에 들어가서 그런거임.
일단 외부 쪽은 파악을 해서 조만간 렌즈를 전문적으로 수리하시는 분께 자문을 구해서 한번 내부적으로 볼 예정. 포커스 범위만 넓으면 사실 저기 하우징 경통만 3D 짜서 CNC 가공하면 끝인데 ㄲㅂ
시간 여유만 된다면 저기 상단 보드 쪽, 조리개 쪽도 건들어 볼 예정이다. 시간도 부족하고, 이 렌즈가 매물이 거의 없어서 신중하게 작업하는 중.
AF되는 줌 렌즈 분해 하지마라.
