삼성 파운드리, 내년 MPW '2나노' 공정까지 연다…AI칩 협력 강화

기존 4나노서 2나노 공정 첫 추가…K-온디바이스 생태계 지원

(지디넷코리아=장경윤 기자)삼성전자 파운드리 사업부가 내년 멀티프로젝트웨이퍼(MPW) 공정을 2나노미터(nm)까지 확대한다. 2나노 공정은 현재 상용화된 가장 최첨단 공정으로, 국내 팹리스 기업의 초고성능 인공지능(AI) 반도체 개발에 속도가 붙을 것으로 기대된다.

송태중 삼성전자 파운드리사업부 상무는 15일 오후 서울 양재 엘타워에서 열린 'M.AX 얼라이언스 상반기 총회'에서 이같이 밝혔다.

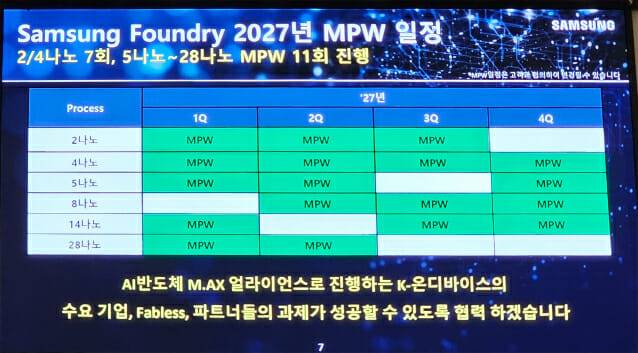

삼성전자가 M.AX 얼라이언스 상반기 총회에서 공개한 2027년 MPW 일정(사진=지디넷코리아)

MPW는 파운드리 기업이 웨이퍼 하나에 복수의 팹리스가 개발한 칩을 올려서 시제품을 양산하는 서비스다. 웨이퍼 전체 비용을 낼 필요가 없기 때문에 팹리스 입장에서 개발비용 부담을 덜 수 있다.

삼성전자는 자사 파운드리 생태계 강화를 위해 매년 다양한 공정의 MPW 서비스를 진행해 왔다. 지난해와 올해의 경우, 가장 최첨단 공정은 4나노까지 개방했다.

내년부터는 2나노 공정까지 MPW를 진행한다. 2나노는 파운드리 업계에서 상용화된 가장 최신 공정이다. 제조 난도가 높아 AI, 고성능컴퓨팅(HPC) 등 일부 초고성능 반도체 분야에만 적용하고 있다.

세부적으로 2나노 및 4나노 공정은 내년 7회, 5~28나노 공정은 내년 11회의 MPW를 진행할 예정이다. 구형에 속하는 8인치 공정까지 고려하면 총 MPW 진행 수는 더 늘어날 것으로 예상된다.

송 상무는 "삼성 파운드리는 'SAFE'라는 이름으로 주변 생태계와 함께 최첨단 공정을 확장 개발하고 있다"며 "또한 AI 반도체 M.AX 얼라이언스를 통해 K-온디바이스 수요 기업, 팹리스, 파트너 기업들이 목표를 달성하도록 최선을 다하겠다"고 말했다.

M.AX 얼라이언스 상반기 총회에는 수요기업, 팹리스, 파운드리, 반도체 IP 기업, 반도체산업협회, 한국산업기술기획평가원(KEIT) 등 업계·관계자 150여 명이 참석했다. 이번 행사는 '반도체 제조지원 TF' 업무협약 체결식, 'K-온디바이스 AI반도체 기술개발 사업' 설명회 등 국산 AI칩 확보 전략을 논의하기 위해 마련됐다.

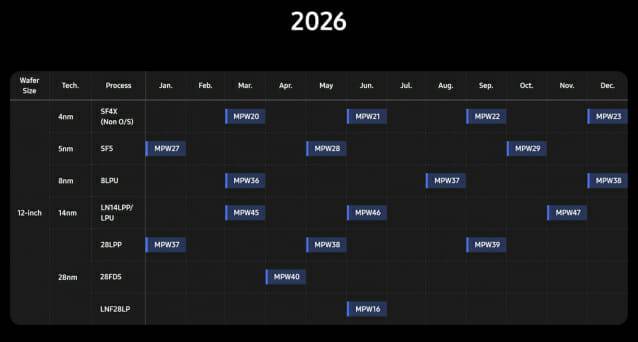

삼성전자 파운드리 사업부의 2026년 MPW 일정(사진=삼성전자)

장경윤 기자(jkyoon@zdnet.co.kr)
