맨홀 뚜껑 정중앙에 전자석 부착 안정적 원형 회전ㆍ공기 40% 단축

[주목! 신기술] 일체형ㆍ가변형 맨홀 보수기술

[주목! 신기술] 일체형ㆍ가변형 맨홀 보수기술

평장씨지알ㆍ유윤건설 등 공동 개발
절단기 본체 고정 이후 작업 수행
가변지지 높이조절 장치도 주목

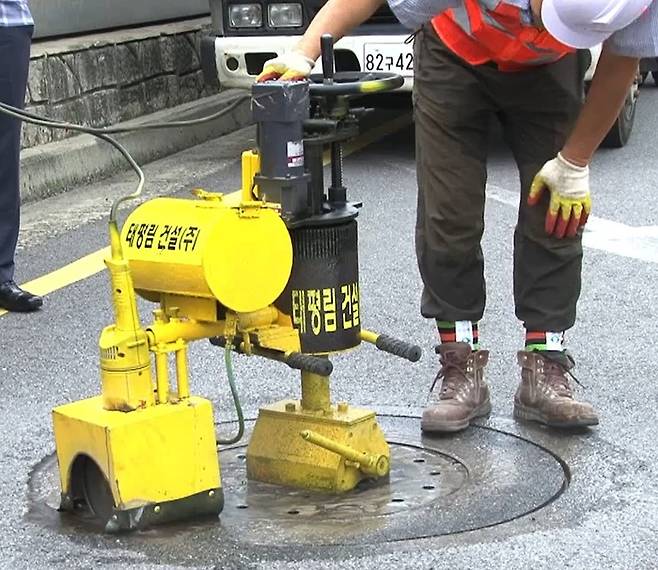

일체형 절삭장비로 맨홀 주변 도로를 절삭하고 있다. /사진= 한국방재협회 제공

[대한경제=손민기 기자]기존 원형 절단 공법을 개선한 맨홀 보수공법이 재난안전신기술로 지정됐다.

11일 한국방재협회에 따르면 평장씨지알, 유윤건설, 안덕테크 등이 공동 개발한 ‘절삭면을 계단형으로 절삭이 가능한 일체형 절삭장비와 접이식 가변지지 높이조절 장치를 이용한 맨홀 보수기술’은 최근 재난안전신기술 제2025-27호로 지정됐다.

신기술은 △맨홀보수기구와 이를 이용한 맨홀보수방법(100905728) △맨홀보수 공사용 원형절단기(100952069) △맨홀의 보수장치(101067003) 등의 특허를 기반으로 한다.

맨홀 보수는 도로포장이 파손되거나, 덧씌우기 공사 등으로 맨홀 뚜껑과 도로면 사이에 단차가 발생할 때 이를 평탄화하고 주변을 재포장하는 작업이다.

현재 가장 널리 쓰이는 보수 방식은 맨홀 주변을 직사각형으로 절단하는 사각형 절단 공법이다. 장비 수급이 쉽고 직선 위주로 작업이 이뤄져 시공이 단순하다는 장점이 있지만, 각 모서리에 응력이 집중되어 균열이 재발하는 한계를 지닌다. 또 원형 맨홀을 사각형으로 절단ㆍ굴착함에 따라 폐기물 발생과 자재 소모가 상대적으로 많다.

이를 보완하기 위해 등장한 원형 절단 공법은 응력의 집중을 완화할 순 있지만, 정확히 원형으로 절단하기에는 어려움이 따랐다.

신기술은 원형 절단 공법의 문제점을 개선한 것으로, 핵심은 전자석과 가변식 높이 조절장치 등에 있다. 맨홀 뚜껑 정중앙에 전자석을 부착해 절단기 본체를 단단히 고정시킨 뒤 절단작업을 수행하는 식이다. 전자석은 중심축 역할을 해 절단기의 안정적인 원형회전을 돕는다.

여기에 접이식 가변지지 높이조절 장치는 다양한 직경의 맨홀에 적용을 가능케 한다. 도로 절단 및 굴착 후에는 하우징(맨홀 틀)을 도로 높이에 맞춰 안정적으로 고정하고 콘크리트 타설과 재포장으로 보수를 마무리한다.

신기술은 의정부 상수도 불량맨홀, 송파구 불량맨홀, 가락시장 하수맨홀 정비공사 등에 적용됐다. 그 결과 기존 공법 대비 공사 기간을 최대 약 40% 이상 단축할 수 있는 것으로 분석됐다.

안덕테크 관계자는 “신기술은 도로를 최소한으로 굴착하면서 안정적이고 빠르게 맨홀을 보수할 수 있는 공법”이라며 “앞으로도 맨홀 관련 연구를 바탕으로 현장에 접목이 가능한 공법 개발을 지속하겠다”고 말했다.

손민기 기자 sonny906@
