어릴 적 거칠거칠한 물건 표면을 사포로 다듬어보신 적 있으시죠. 반도체 가공에 이 '사포'의 개념을 적용한다면 어떨까요?
스마트폰과 인공지능(AI) 서비스의 성능과 안정성은 반도체 표면을 얼마나 고르고 정밀하게 가공하느냐에 달려 있다고 합니다.
정확하게는 반도체의 표면을 원자 수준까지 균일하게 가공하는 작업인데, 고대역폭 메모리(HBM) 등 첨단 반도체 공정에서 표면 품질과 가공 정밀도를 크게 향상시키기 위해서는 꼭 필요한 과정입니다.
KAIST 기계공학과 김산하 교수 연구팀이 머리카락보다 수만 배 가는 탄소나노튜브를 연마재로 활용한 ‘나노 사포’를 개발했다고 11일 밝혔습니다. 기존 반도체 제조 공정보다 표면을 더 정밀하게 가공하면서도, 공정 과정에서 발생하는 환경 부담을 줄일 수 있는 새로운 평탄화 기술입니다.
기존 반도체 산업에서는 반도체의 정밀한 표면 가공을 위해 연마 입자를 액체에 분산시킨 화학액, 이른바 슬러리를 사용하는 평탄화 공정(CMP, Chemical Mechanical Polishing)을 활용해 왔습니다. 하지만 이 방식은 추가적인 세정 공정이 필요하고, 폐기물이 많이 발생해 공정이 복잡한데다 환경 부담이 크다는 단점이 있습니다.

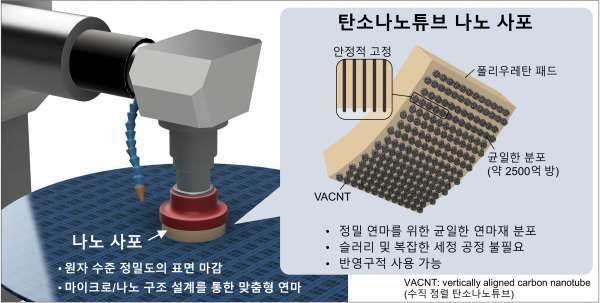

'반도체 나노 사포' 모식도
연구팀은 이러한 문제를 해결하기 위해 사포의 개념을 '나노 수준'으로 확장했습니다.
탄소나노튜브를 수직으로 정렬한 뒤 폴리우레탄 내부에 고정하고, 표면에 일부만 노출시키는 방식으로 ‘나노 사포’를 구현했습니다. 이 구조는 연마재 이탈을 구조적으로 억제해 표면 손상 우려를 없앴으며, 반복 사용에도 안정적인 성능을 유지하도록 했습니다.
이번에 개발된 나노 사포는 연마재 밀도 기준으로 상용 사포 가운데 가장 미세한 제품보다 약 50만 배 높은 수준을 구현했습니다.
사포의 정밀도는 표면에 연마 알갱이가 얼마나 촘촘히 배열돼 있는지를 나타내는 ‘연마재 밀도(입방수)’로 표현되는데, 이 수치는 사포의 단위 면적당 연마 알갱이 수를 나타내는 지표로, 일상에서 사용하는 사포가 보통 40~3000 입방수인 데 비해 나노 사포는 10억(1,000,000,000) 이상의 입방수를 갖고 있습니다.
이처럼 극도로 촘촘한 구조를 통해, 표면을 수 나노미터, 즉, 원자 몇 개 두께에 해당하는 수준까지 정밀하게 가공할 수 있는 겁니다.

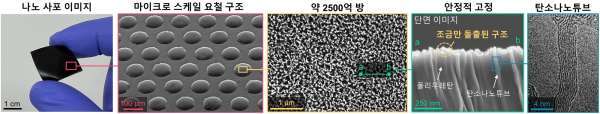

'반도체 나노 사포' 세부 이미지
실제 실험 결과는 어땠을까요?
이 나노 사포를 사용하니, 거친 구리 표면을 수 나노미터 수준까지 매끄럽게 가공할 수 있었으며, 반도체 패턴 평탄화 실험에서는 기존 CMP 공정과 비교해 디싱(dishing) 결함을 최대 67%까지 줄이는 결과도 보였습니다. 디싱 결함은 배선 중앙이 움푹 파이는 현상으로, HBM 등 첨단 반도체의 성능과 신뢰성에 영향을 미치는 주요 결함입니다.
연구팀은 이 기술이 AI 서버에 사용되는 HBM과 같은 첨단 반도체 평탄화 공정과, 차세대 반도체 연결 기술로 주목받는 하이브리드 본딩 공정에 적용될 수 있을 것으로 기대하고 있습니다. 또 일상적인 사포의 개념을 나노 정밀 가공 기술로 확장해, 반도체 제조에 필요한 원천기술 확보 가능성을 제시했다는 점에서도 의미를 갖습니다.
기계공학과 강석경 박사가 제1저자로 참여한 이번 연구는 삼성전자가 주최한 제31회 삼성휴먼테크논문대상에서 기계공학 분과 금상(1위)을 수상하며 우수성을 인정받았습니다.
연구 결과는 복합재료 및 나노공학 분야 국제 학술지 ‘어드밴스드 컴포짓 앤 하이브리드 머티리얼즈(Advanced Composites and Hybrid Materials, IF 21.8)’에 2026년 1월 8일 자로 온라인 게재되었습니다.
※ 논문명: Carbon nanotube sandpaper for atomic-precision surface finishing, DOI: https://doi.org/10.1007/s42114-025-01608-3
