엘모스, LIN 인터페이스가 포함된 RGBW LED 드라이버 E521.39 소개

원칩으로 구현한 저비용 고효율의 RGBW 앰비언트 라이트 컨트롤 솔루션

엘모스가 LIN 인터페이스가 포함된 RGBW LED 드라이버 'E521.39'를 소개했다.

E521.39는 앰비언트 라이트 시스템을 위한 통합적 올인원 솔루션이다. 차량의 인테리어 전반에 걸쳐 어떤 조명 장치든 끊김없고 균일한 빛을 출력할 수 있도록 해 주기 때문에 정적 RGBW LED 드라이버인 E521.39를 사용 시 어떤 색상의 조명이든 구현이 가능하다. E521.39 는 차량의 대쉬보드나 컵홀더, 스위치 버튼 등과 같은 애플리케이션에 적용할 수 있다. 뿐만 아니라, 조명 장치 외의 다른 애플리케이션에도 E521.39의 LIN 커뮤니케이션 블럭은 그 활용도가 높다.

E521.39의 특징

E521.39는 5V~28V, 최대 40V까지 광범위한 공급 전압을 지원하고, 출력단은 GPIO로 사용 가능하다. 4개의 고정밀 로우사이드 LED 드라이버와 4개의 16bit PWM 제네레이터를 탑재하고 있으며, Watchdog 뿐 아니라 Flash, SysROM, RAM 그리고 NVM까지 포함된 16bit 마이크로컨트롤러를 가지고 있다. JTAG이나 고속 LIN을 통한 프로그래밍이 가능하며 LIN 오토어드레싱 BUS shunt 방식을 지원한다. 하드웨어 디바이더/멀티플라이어 기능을 제공하고 전압과 온도 센싱 및 진단을 위한 12bit ADC 역시 탑재하고 있다. 또한 AEC-Q100 자동차 표준을 충족시키는 품질 인증을 취득하였다.

적용 가능한 애플리케이션으로는 다양한 종류의 인테리어 조명 시스템 및 LIN 인터페이스를 사용하는 컨트롤 유닛 등이 있다.

E521.39를 적용하여 시스템 개발 시 장점으로는 광범위한 애플리케이션 노하우를 제공받을 수 있다는 점이다. 고전류 출력의 RGB 앰비언트 라이트 솔루션을 위한 벤치마킹 자료를 제공받을 수 있고, 오토어드레싱 타입 1, 2 및 3의 기능을 포함한 LIN BUS 노드를 15개 이상 지원받을 수 있다. 또한 요청에 따라서는 다양한 기술 문서, 사용자 가이드, 애플리케이션 노트, IBEE 리포트, C&S / IHR 리포트, 소비 전력 계산 툴 (Calculation sheets), EVA Kit, Elmos Lab. 툴, Supplement 파일, JTAG 관련 문서, 데모코드 등도 제공받을 수 있다.

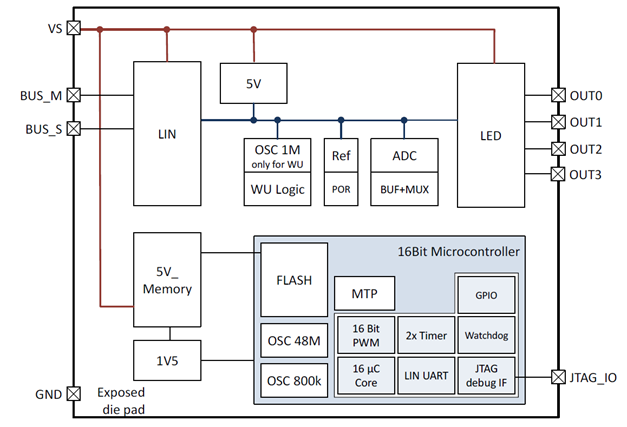

E521.39의 블록 다이아그램

E521.39의 Ordering information

유은정 기자 judy6956@etnews.com
