로옴, 업계 '최저 ON 저항' 소형 MOSFET 개발

급속 충전에 적합해

(지디넷코리아=장경윤 기자)로옴(ROHM)은 2.0mm×2.0mm 패키지 사이즈로 업계 최고의 낮은 ON 저항 2.0mΩ (Typ.)의 Nch 30V 내압 공통 소스 구성의 MOSFET 'AW2K21'을 개발했다고 15일 밝혔다.

신제품은 로옴의 독자적인 구조로 셀의 집적도를 향상시켜 칩 면적당 ON 저항을 저감했다. 또한 1개의 소자에 2개의 MOSFET를 내장해 충전 회로에서 요구되는 쌍방향 보호 용도 등에도 신제품 1개로 대응 가능하다.

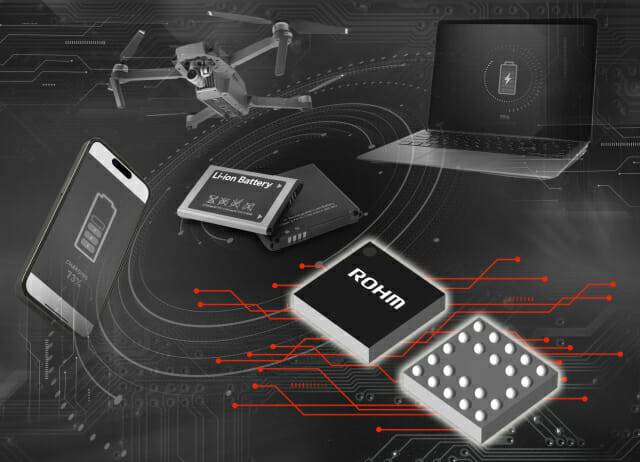

(사진=로옴)

이러한 독자적인 구조를 통해 일반적인 종형 Trench MOS 구조의 경우 이면에 배치되는 드레인 단자를 디바이스 표면에 배치할 수 있어, WLCSP의 채용이 가능하게 됐다. WLCSP는 부품 내부를 차지하는 칩 면적의 비율을 크게 확대할 수 있어, 부품 면적당 ON 저항도 저감할 수 있다.

이러한 ON 저항의 저감은 전력 손실 저감과 더불어 대전류화에도 기여하므로, 초소형 사이즈로 대전력의 급속 충전에 대응 가능하다. 예를 들어, 소형기기의 충전 회로에서 비교 시, 일반품은 3.3mm×3.3mm 사이즈의 제품이 2개 필요한 반면, 신제품의 경우 2.0mm×2.0mm 사이즈 1개로 대응이 가능해, 약 81％의 부품 면적 삭감과 약 33％의 낮은 ON 저항화가 가능해진다.

또한 일반적으로 ON 저항이 낮은 GaN HEMT 제품의 동일 사이즈와 비교하더라도, 신제품은 약 50％의 낮은 ON 저항화를 실현했다. 이와 같이 낮은 ON 저항의 초소형 'AW2K21'은 어플리케이션의 저소비전력화와 스페이스 절약화에 기여한다.

뿐만 아니라, 신제품은 로드 스위치 용도의 단방향 보호 MOSFET로도 사용이 가능하며, 이 경우에도 업계 최고의 낮은 ON 저항을 실현한다. 신제품은 2025년 4월부터 월 50만개의 생산 체제로 양산을 개시했다.
