"앞에 바위! 바퀴 모양이 바뀐다"

기계연, 일상생활 속 다양한 장애물 극복 가능

[아이뉴스24 정종오 기자] 바퀴의 강성을 실시간으로 변화시켜 계단이나 바위같이 일상생활의 다양한 장애물을 극복할 수 있는 휠과 이동체 로봇 기술이 개발됐다. 도로 위 장애물 극복이 중요한 휠을 활용하는 모든 이동체에 폭넓게 적용될 수 있을 것으로 보인다.

한국기계연구원(원장 류석현)은 액체 방울의 표면장력 원리를 모사해 강성이 자유자재로 변하는 모핑 휠을 내놓았다. 실제 이동체에 적용하는 데 성공했다.

기계연 AI로봇연구소(소장 박찬훈) 첨단로봇연구센터 송성혁 책임연구원, 박동일 첨단로봇연구센터장 팀이 개발한 모핑 휠은 복잡한 기계 장치나 센서 없이도 스마트 체인 블록에 적용되는 표면장력만 변경시켜 강성을 쉽게 바꿀 수 있는 바퀴와 모듈화 시스템이다.

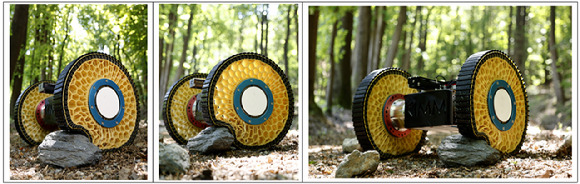

기계연 AI로봇연구소 첨단로봇연구센터에서 개발한 강성이 바뀌는 표면장력 모사 모핑 휠이 바위를 넘어가고 있다. [사진=기계연]

일반 주행할 때는 단단한 원형의 바퀴로 작동하다가 장애물을 넘을 때는 바퀴가 말랑해져서 장애물의 높낮이나 모양에 따라 휠을 자유롭게 변형시킬 수 있다.

비공기압 타이어처럼 휠 내부를 유연 구조체로 구성하는 기술은 기존에도 있었다. 기존 기술은 평지 주행할 때도 휠에 지속적 큰 변형이 발생해 주행 효율과 안정성이 낮아지고 소음도 커지는 한계가 있다.

이번에 기계연 연구팀이 개발한 휠은 강성을 원하는 대로 조절할 수 있어 고속의 평지 주행할 때는 일반 휠과 동일한 강성을 유지하다가 장애물이 있는 경우에만 실시간으로 휠을 말랑하게 바꿔 장애물을 극복할 수 있다는 것이 가장 큰 차이점이다.

기계연 연구팀이 개발한 모핑 휠은 스마트 체인 블록과 유연 구조체로 구성돼 있다. 휠의 최외곽은 스마트 체인 블록으로 구성되며, 스마트 체인 블록의 표면장력을 제어하는 와이어 스포크(wire spoke, 휠의 회전중심에 위치해 회전력을 발생시키는 휠 허브와 휠의 최외곽 구조를 연결하는 바퀴살) 구조가 휠의 허브 구조와 연결돼 있다.

허브 구조가 회전하거나 거리가 변하면 이와 연결된 와이어 스포크 구조가 강하게 당겨지거나 느슨하게 바뀌면서 스마트 체인 블록 구조의 표면장력이 변화하게 된다.

와이어 스포크를 이용해 블록들을 안쪽으로 강하게 당기는 경우, 휠 최외곽의 스마트 체인 구조끼리 가까워지는 방향으로 힘이 증가한다.

이 과정에서 마치 액체 방울에서 높은 표면장력을 가지는 경우 최외곽 분자 간 인력이 큰 것과 같은 효과가 발생하며 안정적인 원형을 유지한다. 반대로 와이어 스포크 구조가 느슨해지는 경우 낮은 강성으로 변화한다.

송성혁 책임연구원은 “장애물을 극복하기 위한 4족, 2족 보행 로봇들의 경우 평지에서의 이동 효율이 낮고 이동할 때도 필연적으로 흔들림이 발생한다는 문제가 있었다”며 “이번에 개발한 모핑 휠은 기존 휠의 장점인 높은 이동 효율은 유지하면서 휠의 한계점이었던 장애물 극복까지 구현 가능하다는 점에서 의의가 있다”고 설명했다.

기계연 첨단로봇연구센터 박동일 센터장은 “표면장력 모사 휠 기술은 기존 장애물 극복을 위한 족형 로봇과 휠 클러스터 등 복잡한 기계 장치들의 한계를 극복할 수 있는 기술”이라며 “앞으로 장애물 극복이 가능한 휠체어와 다양한 이동 로봇, 탑승형 운송 수단 등 광범위하게 활용할 것으로 기대된다”고 말했다.

이번 연구는 사이언스(Science)의 자매지이며 로봇 분야 1위 저널인 ‘사이언스 로보틱스(Science Robotics)’ 8월호 표지논문으로 실렸다.

/정종오 기자(ikokid@inews24.com)
