“거북선 3층 지붕 더 좁았다”…새 주장 나와

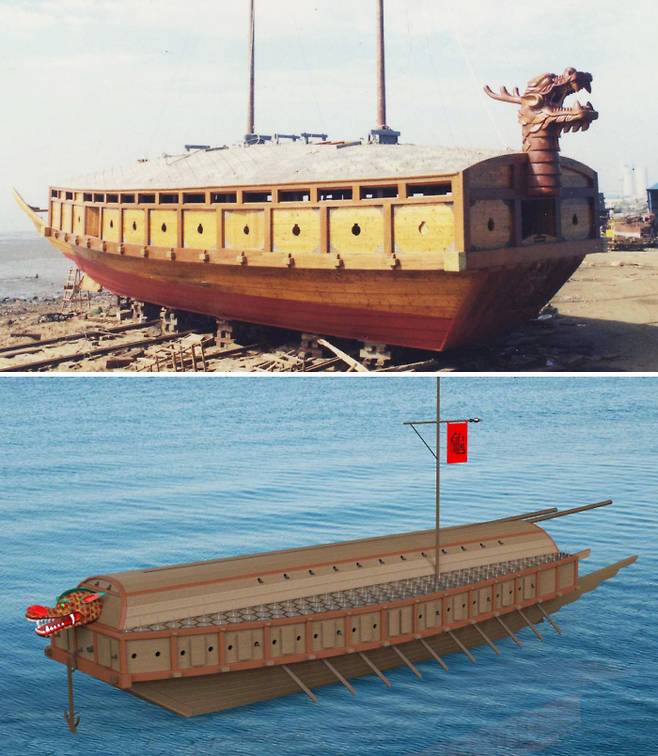

해군이 복원한 기존 거북선(위 사진)과 1795년 만들어진 설계도를 바탕으로 재현한 거북선 모형. 경향신문 자료사진·유클리드소프트 제공

채연석 전 항우연 원장 연구
해사 발간 학술지에 실려

“1795년 ‘귀선도설’이 설계도”
기존 복원 모형과 다른 해석

1592년 발발한 임진왜란 당시 왜적의 침입으로부터 나라를 구한 거북선의 실제 외형이 영화나 드라마를 통해 일반인들에게 알려진 모습과 상당히 다르다는 연구 결과가 나왔다.

국내 전통무기 전문가인 채연석 전 한국항공우주연구원장은 19일 컴퓨터그래픽으로 재현한 거북선의 항해 상상도와 선체 축소 모형을 공개했다. 그의 주장은 해군사관학교 해양연구소에서 발간하는 학술지 ‘충무공 이순신과 한국해양’ 최신호에 실렸다.

채 전 원장은 정조 재위 기간인 1795년에 왕명으로 편찬된 <이충무공전서>라는 서적 속 ‘귀선도설’이 거북선 설계도라고 밝혔다. 1793년부터 1년간 삼도수군통제사를 지낸 신대현이 1809년 순조에게 올린 상소에서 귀선도설이 거북선 기본 설계자료로 쓰였다는 사실을 언급한 기록도 확인됐다고 덧붙였다.

거북선은 유물로 전해지는 실제 선체가 없다. 이 때문에 확실한 모양새를 알기 어려웠는데, 이번에 거북선의 정확한 외형을 가늠해볼 수 있는 중요한 열쇠를 얻은 셈이다.

채 전 원장의 연구에 따르면 1795년 설계도에 따른 거북선의 가장 큰 특징은 3층 형태다. 1~3층으로 구성된 거북선은 그동안 3층 전체가 ‘개판’이라고 불리는 지붕으로 완전히 둘러싸여 있다고 알려져왔다. 영화나 드라마에 많이 등장하는 거북선의 형태도 이를 본뜬 것이다. 하지만 채 전 원장은 귀선도설을 분석한 끝에 기존 통념이 사실과 다르다는 결론에 도달했다. 실제 모습은 거북선 선체 중앙에 앞뒤로 좁고 길쭉한 복도를 내듯 3층을 만들어 개판을 씌웠다는 얘기다.

개판의 크기는 아래 폭 4.7m, 위 폭 3.7m, 높이는 1.6m였다. 여기에는 소형 함포를 양쪽에 설치할 수 있었다. 채 전 원장은 1894년 발간된 ‘통제영 해유문서’를 근거로 2층에 4문, 3층에 27문 등 총 31문의 함포로 거북선이 무장했을 것으로 추정했다.

거북선 3층의 특이한 구조는 무게 중심을 지키기 위한 것으로 추정됐다. 채 전 원장은 “거북선과 기본 구조가 같은 판옥선은 전투 중 수군들이 한쪽으로 몰리면 무게 중심이 쏠리며 침몰하는 경우가 있었다”면서 “(앞뒤로 길쭉하고 폭이 좁은) 3층 구조 때문에 거북선은 무게 중심이 쏠리지 않았을 것으로 보인다”고 했다.
